Размеры глухих фланцев: Все, что нужно знать

Вы когда-нибудь задумывались над тем, как выбрать подходящий глухой фланец для вашей трубопроводной системы? Эти прочные дискообразные компоненты могут показаться простыми, но выбор неправильного размера или технических характеристик может привести к дорогостоящим утечкам, сбоям в системе или угрозам безопасности. Глухие фланцы доступны в различных размерах, с различными номинальными давлениями и из различных материалов — от класса 150 до класса 2500. Как убедиться, что вы делаете правильный выбор?

Правильный подбор размера глухого фланца имеет решающее значение для поддержания целостности системы. Независимо от того, временно ли вы герметизируете трубопровод для технического обслуживания, проводите испытание давлением на участке или создаете точку доступа для контрольно-измерительных приборов, размеры должны быть точными. От внешнего диаметра и толщины фланца до расположения отверстий для болтов и характеристик приподнятой поверхности — каждое измерение имеет значение. А с весом от менее 1 кг для небольших фланцев до внушительных 575 кг для более крупных фланцев класса 2500, вопросы установки становятся не менее важными.

В этом всеобъемлющем руководстве мы расскажем вам все, что нужно знать о размерах глухих фланцев — от понимания основ и доступных типов до ознакомления со стандартами размеров, таблицами размеров, критериями выбора и лучшими практиками установки и обслуживания. К концу руководства вы будете обладать знаниями, необходимыми для уверенного выбора идеального глухого фланца для любого применения.

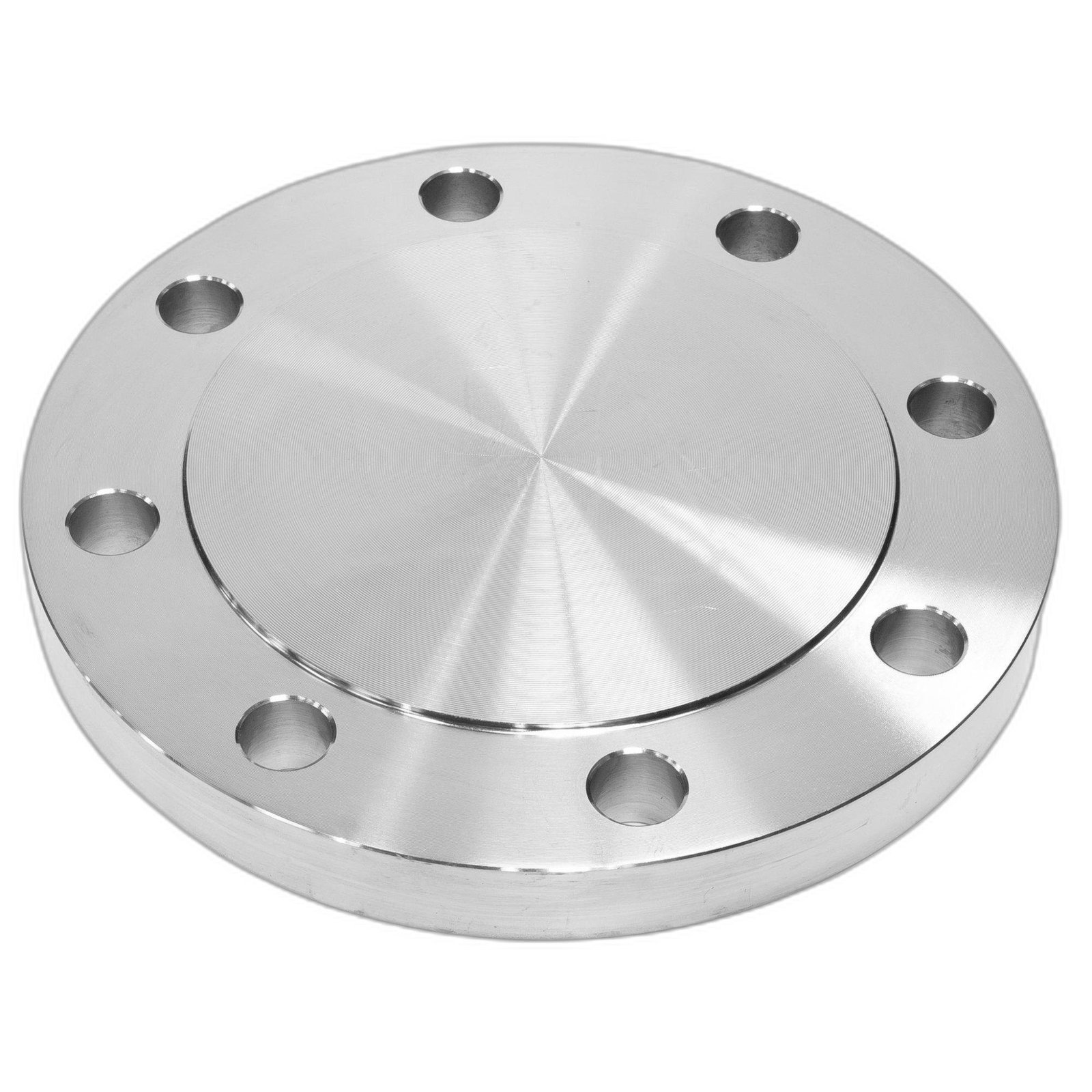

Понимание глухих фланцев

Определение и основные функции

Слепые фланцы являются важными компонентами трубопроводных систем, которые характеризуются плоской дисковой формой с отверстиями для болтов по периметру. Эти прочные плоские диски предназначены для завершения трубопроводной системы путем закрытия концов труб или сосудов. В отличие от обычных фланцев, слепые фланцы не имеют центрального отверстия, что предотвращает прохождение потока через них.

Существует два основных типа глухих фланцев:

• Плоское лицо – полностью ровная поверхность
• Приподнятое лицо – имеет центральный приподнятый круг, который совпадает с диаметром трубы

Основная функция глухих фланцев заключается во временном перекрытии потока жидкостей или газов, что позволяет проводить техническое обслуживание, ремонт, изоляцию участков трубопровода или испытания под давлением. Они прикручиваются к открытому концу трубы, как правило, с помощью прокладки, обеспечивающей герметичное уплотнение.

Материалы, обычно используемые в производстве

Слепые фланцы изготавливаются из различных материалов в зависимости от области применения и условий эксплуатации:

• Сталь – обычно используется для стандартных промышленных применений
• Нержавеющая сталь – предпочтительный вариант для коррозионных сред или сред с высокими требованиями к чистоте

Выбор материалов способствует долговечности глухих фланцев, поскольку они, как правило, не имеют движущихся частей, которые могут изнашиваться. Эта прочность делает их надежными компонентами трубопроводных систем в различных отраслях промышленности.

Основные области применения в трубопроводных системах

Слепые фланцы выполняют множество важных функций в различных отраслях промышленности:

• Нефтехимическая промышленность – для изоляции участков во время технического обслуживания
• Трубопроводная техника – облегчение ремонта без нарушения работы обширных участков
• Общественные услуги и водоснабжение – возможность модификации системы
• Строительство трубопровода – интегрирован в конечные сегменты для обеспечения возможности будущего расширения

Основные области применения включают:

• Испытание участков трубопровода под давлением
• Временная герметизация неактивных трубопроводов
• Используются в качестве торцевых крышек для резервуаров
• Обеспечение точек доступа для контрольно-измерительных приборов
• Возможность ремонта без необходимости перекрытия потока на верхних клапанах
• Ускорение строительства трубопровода с помощью предварительно собранных трубных сегментов

Слепые фланцы упростили процессы ремонта и технического обслуживания трубопроводных систем, что делает их незаменимыми для операций, требующих временного закрытия трубопроводов или модификации систем.

Теперь, когда мы рассмотрели основные характеристики глухих фланцев, включая их определение, материалы и области применения, давайте изучим различные типы глухих фланцев, доступных на рынке, и их конкретное использование в различных промышленных условиях.

Типы глухих фланцев

Теперь, когда мы рассмотрели основные принципы работы глухих фланцев и их назначение в трубопроводных системах, давайте рассмотрим различные типы, доступные для разных применений. Каждый тип глухого фланца имеет определенные характеристики, отвечающие конкретным эксплуатационным требованиям и условиям окружающей среды.

Фланцы с приподнятой поверхностью

Фланцы с приподнятой поверхностью имеют выступающую поверхность или приподнятое кольцо вокруг торца фланца. Такая конструкция улучшает уплотняющие свойства, что делает их идеальными для применения в условиях высокого давления. Зазубренная поверхность приподнятого торца обеспечивает лучшее сцепление прокладки, создавая более надежное уплотнение. Эти фланцы обычно используются в промышленных условиях, где критически важно поддерживать герметичность.

Плоские глухие фланцы

Плоские глухие фланцы, как следует из названия, имеют полностью плоскую уплотнительную поверхность. Они в первую очередь подходят для применения в системах с низким давлением и в ситуациях, когда соединенные компоненты могут быть подвержены повреждениям из-за неравномерного распределения давления. Их простая конструкция делает их экономичными и более простыми в установке по сравнению с другими типами. Плоские глухие фланцы часто используются с более мягкими материалами прокладок и в системах с умеренными требованиями к давлению.

Кольцевые соединения (RTJ) Слепые фланцы

Слепые фланцы кольцевого типа разработаны для работы в условиях экстремального давления и температуры. В них используются металлические кольцевые прокладки, которые вставляются в специально обработанные канавки на поверхности фланца. При увеличении давления металлическая кольцевая прокладка сжимается в канавке, создавая все более плотное уплотнение. Слепые фланцы RTJ широко используются в нефтегазовой промышленности, на химических заводах и в других областях, где надежность в жестких условиях имеет первостепенное значение.

Высокие глухие фланцы

Слепые фланцы с высоким втулкой сочетают в себе характеристики стандартных слепых фланцев с удлиненной втулкой или горловиной. Такая конструкция обеспечивает дополнительную прочность и стабильность, что особенно полезно в условиях значительных нагрузок или вибрации. Удлиненная втулка позволяет лучше распределять давление и механические силы. Эти фланцы обычно выбирают для критически важных применений, где стандартные слепые фланцы могут не обеспечить достаточную структурную целостность.

С таким пониманием различных типов глухих фланцев мы можем перейти к изучению стандартов и спецификаций по размерам, которые регулируют их производство и выбор. Правильный подбор размеров имеет решающее значение для обеспечения совместимости и функциональности вашей трубопроводной системы.

Стандарты и спецификации размеров

Теперь, когда мы рассмотрели различные типы глухих фланцев, важно понять стандартизированные требования к размерам, которые обеспечивают совместимость и безопасность трубопроводных систем. Эти стандарты обеспечивают основу для единообразного производства и применения глухих фланцев в различных условиях давления.

Стандарты размеров ASME B16.5

Стандарт Американского общества инженеров-механиков (ASME) B16.5 является основным справочным документом по размерам и техническим характеристикам глухих фланцев. В этом стандарте тщательно описаны все важные размеры, включая внешний диаметр, толщину фланца, размеры приподнятой поверхности и конфигурацию отверстий для болтов. Стандарт ASME B16.5 устанавливает конкретные допуски по размерам для различных аспектов глухих фланцев:

• Наружный диаметр
• Внутренний диаметр (где применимо)
• Диаметр контактной поверхности
• Технические характеристики болтового круга
• Общая толщина

Эти допуски обеспечивают надлежащую подгонку и функционирование деталей различных производителей, что делает возможной взаимозаменяемость в трубопроводных системах. Стандарт охватывает номинальные размеры труб (NPS) от 1/2 дюйма (15 мм) до 24 дюймов (600 мм), предоставляя исчерпывающие рекомендации для большинства промышленных применений.

Классификация классов (от 150 до 2500)

Стандарт ASME B16.5 классифицирует глухие фланцы по различным классам давления, каждый из которых рассчитан на определенные условия давления и температуры:

• Класс 150: Подходит для применения при низком давлении, с размерами от 1/2″ до 24″.
• Класс 300: Применение при среднем давлении
• Класс 400: Применение при среднем давлении
• Класс 600: Применения с более высоким давлением
• Класс 900: Промышленные применения высокого давления
• Класс 1500: Очень высокие требования к давлению
• Класс 2500: Условия экстремального давления, доступны размеры до 24″ (600 мм)

Каждый класс отличается постепенно увеличивающейся толщиной конструкции и более прочной схемой расположения болтов, что позволяет выдерживать все более высокие номинальные давления. Например, глухой фланец класса 150 размером 12 дюймов весит примерно 50 кг, а фланцы более высоких классов, таких как класс 2500, могут весить до 575 кг для больших размеров, что отражает их повышенную способность выдерживать давление.

Основные измерения и терминология

Для правильного выбора необходимо понимать терминологию, связанную с размерами глухих фланцев:

• Наружный диаметр (OD): Общий диаметр фланца
• Толщина фланца (B): Общая толщина глухой фланца
• Диаметр RF (выпуклая поверхность): Диаметр приподнятой части торцевой поверхности фланца
• Высота RF: Высота приподнятой поверхности над поверхностью фланца
• PCD (диаметр круга отверстий): Диаметр круга, по центру которого расположены отверстия для болтов.
• Размер отверстия для болта: Диаметр отверстий, в которые вставляются болты
• Диаметр круга болтов: Диаметр окружности, проходящей через центры отверстий для болтов

Эти размеры значительно различаются в зависимости от класса и размера, поэтому при выборе глухих фланцев для конкретных применений необходимо внимательно сверяться со стандартизированными таблицами.

Исходя из этих стандартов и спецификаций по размерам, далее мы рассмотрим подробные таблицы размеров и технические спецификации, которые содержат точные измерения, необходимые для выбора подходящего глухого фланца для вашего применения.

Таблицы размеров и технические характеристики

Теперь, когда мы рассмотрели стандарты и спецификации, регулирующие размеры глухих фланцев, давайте рассмотрим конкретные требования к размерам, на которые полагаются производители и инженеры. Эти технические спецификации имеют решающее значение для обеспечения правильной подгонки, функциональности и безопасности в различных промышленных применениях.

Технические характеристики внешнего диаметра и толщины

Размеры глухих фланцев значительно варьируются в зависимости от их номинального давления. Согласно ANSI B16.5, глухие фланцы имеют размеры от NPS 1/2 (15 мм) до NPS 24 (600 мм), причем соответствующие наружные диаметры и толщина пропорционально увеличиваются с увеличением размера и номинального давления.

Например, глухие фланцы класса 150 имеют относительно небольшие размеры, начиная с 1/2 дюйма (15 мм), в то время как фланцы класса 2500 того же номинального размера требуют значительно более толстого материала, чтобы выдерживать более высокое давление. Наружный диаметр глухих фланцев класса 300 варьируется от примерно 5,25 дюйма для NPS 1 1/4 до 36 дюймов для NPS 24, с вариациями толщины от 0,75 дюйма до 2,75 дюйма в зависимости от номинального размера трубы.

Каждый класс давления (150, 300, 400, 600, 900, 1500 и 2500) имеет определенные требования к толщине фланца, чтобы обеспечить структурную целостность в заданных условиях давления и температуры.

Диаметр круга болтов и технические характеристики отверстий для болтов

Диаметр круга болтов (PCD – Pitch Circle Diameter) является критическим размером, который определяет расположение отверстий для болтов на фланце. Это измерение, наряду с количеством болтов и размером отверстий для болтов, варьируется в зависимости от номинального размера трубы и класса давления.

Для правильной установки каждый глухой фланец имеет следующие технические характеристики:

• Количество необходимых болтов
• Размер болта
• Длина машинного болта
• Длина шпильки RF (с приподнятой головкой)
• Размер отверстия
• Размер шпильки ISO

Эти спецификации обеспечивают совместимость соединяемых компонентов и правильное распределение нагрузки по поверхности фланца. Количество отверстий для болтов увеличивается с увеличением размера фланца и класса давления, чтобы сохранить структурную целостность при более высоких номинальных давлениях.

Различия в весе между различными классами

Вес глухих фланцев значительно увеличивается с увеличением размера и класса давления. Согласно справочным данным, вес глухих фланцев класса 150 варьируется от 0,9 кг для самого маленького размера до примерно 50 кг для 12-дюймового (300 мм) фланца.

Для сравнения, фланцы класса 2500 значительно тяжелее, их вес достигает 575 кг для больших размеров, таких как 24 дюйма (600 мм). Такое различие в весе обусловлено дополнительным количеством материала, необходимым для выдерживания более высоких номинальных значений давления.

Вес имеет важное значение для:

• Транспортировка и обработка
• Требования к установке
• Проектирование опорных конструкций
• Расчет общей нагрузки на систему

Учитывая эти размерные характеристики, следующий раздел “Критерии выбора глухих фланцев” поможет вам определить, какой тип глухого фланца наиболее подходит для ваших конкретных требований, с учетом таких факторов, как номинальное давление, совместимость материалов и эксплуатационные требования.

Критерии выбора глухих фланцев

Теперь, когда мы рассмотрели таблицы размеров и технические характеристики глухих фланцев, важно понять, как выбрать подходящий глухой фланец для конкретного применения. Правильный выбор гарантирует оптимальную производительность, безопасность и долговечность вашей трубопроводной системы.

Факторы давления и температуры

Номинальное давление глухого фланца является одним из наиболее важных факторов при его выборе. Для обеспечения эффективной и безопасной работы фланец должен иметь номинальное давление, превышающее рабочее давление трубопровода. Классы, такие как классы ANSI, указывают пределы давления и температуры, которые может выдерживать фланец.

Для высокотемпературных применений необходимы более высокие классы, поскольку температура влияет на давление. Например:

• Системы высокого давления требуют более толстых фланцев для обеспечения долговечности.
• Системы, работающие в вакуумных условиях, требуют использования присосок с приподнятой поверхностью для обеспечения герметичности уплотнений.
• Кованые стальные фланцы лучше подходят для применения в условиях высокого давления и высоких температур.

При определении толщины выберите такую, которая будет достаточной для выдерживания максимального давления в системе, но при этом не будет излишне тяжелой, что увеличивает стоимость и сложность установки.

Выбор материала в зависимости от области применения

Материал фланца значительно влияет на прочность, долговечность и устойчивость к коррозии и температурным изменениям. Как правило, глухие фланцы должны соответствовать материалу трубопроводов вашей системы. Обычно используются следующие материалы:

Для трубопроводов, по которым транспортируются опасные жидкости, выбирайте фланцы из прочных материалов, способных выдерживать суровые условия эксплуатации. Тип транспортируемой жидкости должен определять выбор материала — для коррозионных жидкостей предпочтительна нержавеющая сталь, а углеродистая сталь обеспечивает прочность для общего применения.

Совместимость с прокладками и уплотнительными компонентами

Совместимость с прокладками имеет решающее значение, поскольку они создают герметичные уплотнения между фланцевыми соединениями. Выбор материалов для прокладок зависит от:

• Тип и материал фланца
• Условия эксплуатации
• Требования к давлению

Мягкие прокладки обычно используются для систем низкого давления, а металлические прокладки лучше подходят для систем высокого давления. Тип поверхности фланца также влияет на выбор прокладки:

• Фланцы с приподнятой поверхностью (RF) подходят для более широкого спектра типов прокладок.
• Фланцы с плоской поверхностью (FF) требуют прокладок с полной поверхностью
• Слепые фланцы кольцевого типа (RTJ) требуют специальных металлических кольцевых прокладок.

Убедитесь, что все размеры, включая диаметр, диаметр круга болтов, количество отверстий для болтов и размер болтов, соответствуют выбранной вами прокладке, чтобы предотвратить утечки.

С учетом критериев выбора, далее мы рассмотрим правильные процедуры установки и технического обслуживания глухих фланцев, чтобы обеспечить их долговечность и оптимальную работу в вашей системе.

Установка и техническое обслуживание

Теперь, когда мы рассмотрели критерии выбора глухих фланцев, не менее важно понять, как правильно устанавливать и обслуживать эти важные компоненты, чтобы обеспечить оптимальную производительность и долговечность трубопроводных систем.

Правильные процедуры установки

Установка глухих фланцев требует наличия квалифицированного персонала, который соблюдает строгие протоколы безопасности. Процесс включает в себя несколько ключевых этапов:

1. Подготовка: Тщательно очистите все поверхности, чтобы удалить грязь, мусор или старый уплотнительный материал.
2. Выравнивание: Обеспечьте правильное совмещение глухого фланца и соединительного фланца.
3. Обеспечение безопасности: Поместите прокладку между фланцами и вставьте болты, затягивая их попеременно.
4. Инспекция: Проведите окончательную проверку, чтобы убедиться, что установка надежна и правильно уплотнена.

О любых проблемах, возникших во время сборки, таких как коррозия, повреждение прокладок или фланцев, а также значительное смещение, следует незамедлительно сообщать руководителю объекта или супервайзеру. В случаях, когда необходимо отклонение от стандартных процедур, необходимо составить план корректирующих действий и представить его на утверждение, указав в нем конкретную информацию о соединениях, методах выполнения работ и расчетах нагрузки на болты и момента затяжки.

Необходимые инструменты и оборудование

Для правильной установки глухих фланцев требуются специальные инструменты и оборудование:

• Ключи и динамометрические ключи для затяжки болтов
• Чистящие материалы для подготовки поверхности
• Подъемное оборудование для больших фланцев
• Инструменты для резки прокладок (если требуются нестандартные прокладки)
• Инструменты для выравнивания, обеспечивающие правильное позиционирование
• Средства безопасности, включая перчатки, средства защиты глаз и соответствующие СИЗ

Лучшие практики технического обслуживания

Регулярное техническое обслуживание имеет решающее значение для предотвращения отказов и обеспечения постоянной эффективности установок с глухими фланцами:

1. Регулярные проверки: Планируйте периодические проверки для выявления признаков износа, коррозии или утечки.
2. Замена компонентов: Заменяйте прокладки и поврежденные болты по мере необходимости во время циклов технического обслуживания.
3. Документация: Ведите подробные записи обо всех фланцевых соединениях с помощью специальной “формы регистрации фланцев”, как указано в отраслевых стандартах.
4. Маркировка: Убедитесь, что на каждом фланцевом соединении имеется соответствующая маркировка для облегчения идентификации.
5. Управление утечками: При демонтаже фланцев примите меры для надлежащего утилизирования утечек жидкостей.
6. Устранение неполадок: Устраняйте распространенные проблемы, такие как утечки или несоосность, путем проверки прокладок, обеспечения надлежащего момента затяжки болтов и проверки выравнивания фланцев.

При работе с прокладками, содержащими асбест, необходимо соблюдать особые условия обращения для безопасного удаления и утилизации.

При правильной установке и обслуживании глухие фланцы могут обеспечить надежную работу в течение длительного времени. В следующем разделе мы рассмотрим многочисленные преимущества и достоинства, которые делают глухие фланцы незаменимыми компонентами в различных промышленных применениях.

Преимущества и выгоды

Теперь, когда мы рассмотрели правильные методы установки и обслуживания глухих фланцев, давайте рассмотрим многочисленные преимущества и выгоды, которые они предлагают в различных промышленных применениях.

Предотвращение утечек и функции безопасности

Слепые фланцы отличаются высокой надежностью в предотвращении утечек, что делает их важными компонентами для безопасности системы. Их прочная конструкция в виде диска без центрального отверстия обеспечивает эффективное уплотнение на концах труб, клапанах или сосудах под давлением. Такая конструкция особенно ценна при изоляции участков, подверженных высокому давлению или температуре, предотвращая потенциально опасные утечки и обеспечивая безопасность эксплуатации. Надежное крепление с помощью болтов с правильным моментом затяжки еще больше повышает их герметичность, сохраняя целостность системы даже в сложных условиях. Слепые фланцы играют важную роль в защите окружающей среды, обеспечивая безопасное хранение материалов, тем самым способствуя соблюдению нормативных требований во всех отраслях промышленности.

Экономичность и долговечность

Экономическая эффективность глухих фланцев обусловлена несколькими факторами. Их прочная конструкция из таких материалов, как углеродистая сталь, нержавеющая сталь и специальные сплавы, обеспечивает исключительную прочность и долговечность, что снижает частоту и затраты на замену. Позволяя изолировать участки трубопровода во время технического обслуживания, глухие фланцы сводят к минимуму время простоя системы, что приводит к значительной экономии эксплуатационных расходов. Их универсальность делает их пригодными как для временного использования во время технического обслуживания, так и для постоянной установки, обеспечивая отличную ценность в течение всего срока службы. Коррозионно-стойкие свойства многих материалов, из которых изготавливаются глухие фланцы, еще больше продлевают срок их службы, особенно в жестких условиях эксплуатации, что делает их экономически эффективным выбором для многочисленных промышленных применений.

Универсальность и адаптируемость к различным условиям

Слепые фланцы демонстрируют замечательную универсальность в различных промышленных условиях. Их универсальная подгонка и доступность в различных материалах позволяют им адаптироваться к различным требованиям окружающей среды и типам жидкостей. От нефтегазовых операций до химической переработки, производства электроэнергии, морских применений и сельского хозяйства, слепые фланцы выполняют важные функции во многих отраслях промышленности. Различные типы, такие как глухие фланцы с приподнятой поверхностью, кольцевым соединением и плоской поверхностью, обладают уникальными характеристиками, адаптированными к конкретным эксплуатационным требованиям. Фланцы с приподнятой поверхностью улучшают герметичность в условиях высокого давления, фланцы с кольцевым соединением выдерживают экстремальные условия, а фланцы с плоской поверхностью обеспечивают полный контакт поверхностей в условиях низкого давления. Эта адаптивность делает глухие фланцы незаменимыми компонентами, которые повышают безопасность, эффективность и надежность современных трубопроводных систем практически в любой промышленной среде.

Заключение

Слепые фланцы являются важными компонентами трубопроводных систем, предлагая надежные решения для герметизации концов труб в различных отраслях промышленности. От фланцев с приподнятой поверхностью до фланцев с плоской поверхностью и фланцев RTJ, каждый тип служит для определенных целей в зависимости от номинального давления, температурных условий и требований применения. Подробные таблицы размеров и технические характеристики, приведенные в этом руководстве, содержат важную информацию для правильного выбора в соответствии со стандартами ASME B16.5, обеспечивая совместимость и безопасность ваших установок.

При выборе подходящего глухого фланца для вашего проекта учитывайте такие факторы, как совместимость материалов, номинальное давление, температурные условия и условия установки. Правильная установка и регулярное техническое обслуживание продлевают срок службы глухих фланцев и максимально увеличивают их преимущества, включая предотвращение утечек, простоту обслуживания, долговечность и экономическую эффективность. Благодаря исчерпывающей информации, представленной в этом руководстве, вы можете с уверенностью выбрать подходящее решение для глухих фланцев, отвечающее конкретным требованиям вашей трубопроводной системы, что обеспечит эффективность и безопасность эксплуатации на долгие годы.
