5인치 A234 WPB 엘보: 산업용 배관 애플리케이션

주요 특징

• A234 WPB 엘보우는 내구성이 뛰어난 탄소강으로 제작된 필수적인 파이프 피팅입니다.
• 이 엘보우는 산업용 배관 시스템 내에서 흐름 방향을 변경하도록 설계되었습니다.
• 맞대기 용접 연결은 압력 애플리케이션에 이상적인 강력하고 누출 방지 씰을 만듭니다.
• 다양한 공간 및 흐름 요구 사항에 맞게 긴 반경 및 짧은 반경 디자인으로 제공됩니다.
• 이 소재의 우수한 기계적 특성은 고온 서비스에서 신뢰성을 보장합니다.
• 이 피팅은 석유 및 가스, 석유화학, 발전소 등의 산업에서 표준 부품으로 사용됩니다.

소개

산업용 배관의 세계에 오신 것을 환영합니다! 파이프라인의 방향을 변경해야 할 때 안전하고 효율적인 시스템을 위해서는 특정 구성품이 필수적입니다. 가장 일반적이고 신뢰할 수 있는 파이프 피팅 중 하나는 탄소강 엘보입니다. 특히 5인치 A234 WPB 엘보우는 발전소부터 석유화학 시설에 이르기까지 다양한 분야에서 널리 사용되고 있습니다. 이 문서에서는 이 중요한 피팅과 그 특성, 산업용 배관에서의 역할에 대해 알아야 할 모든 것을 살펴봅니다.

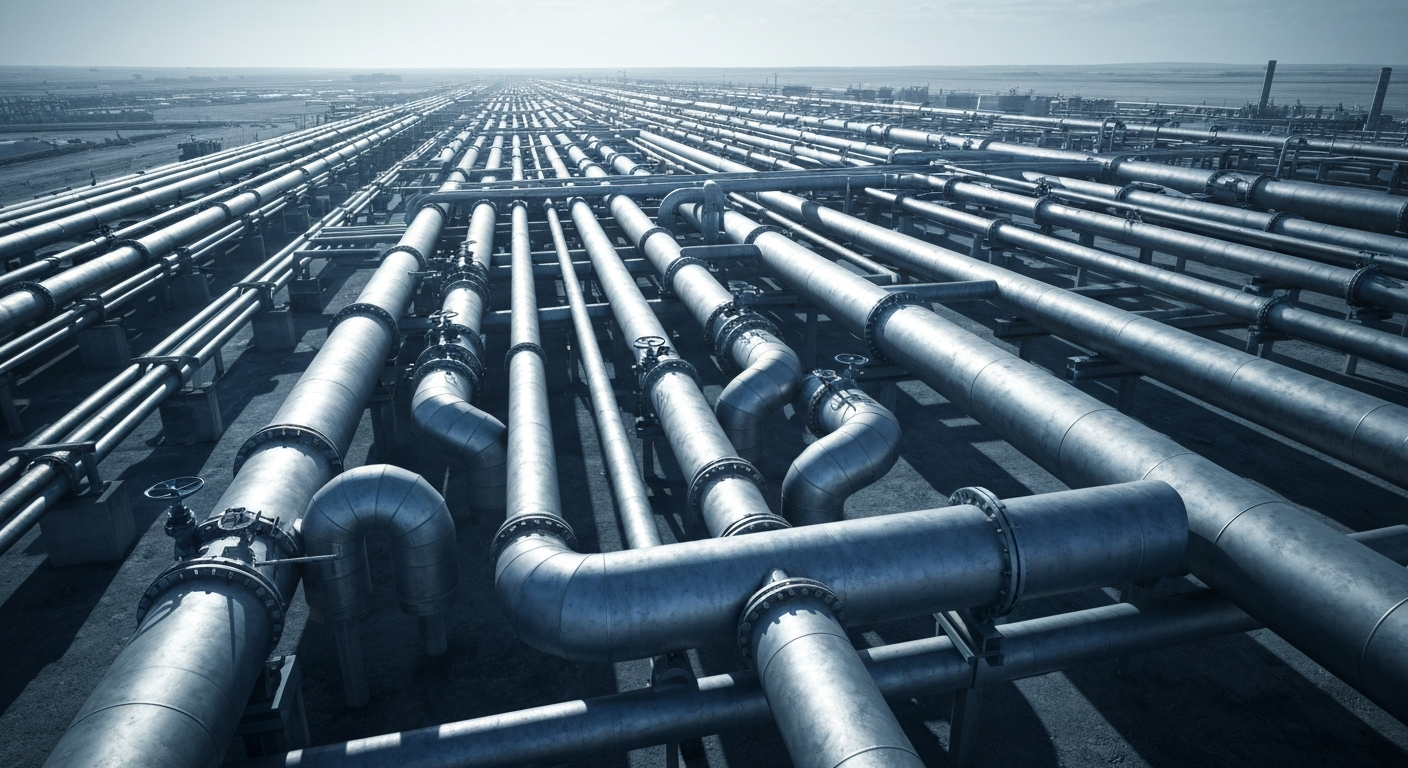

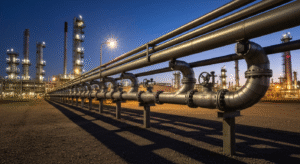

산업용 배관의 5인치 A234 WPB 엘보 개요

“A234 WPB”라는 명칭은 이 파이프 피팅에 대해 많은 것을 알려줍니다. “A234”는 중온 및 고온 서비스를 위한 단조 탄소강 및 합금강 피팅에 대한 ASTM 표준입니다. “W”는 단조, “P”는 압력, “B”는 일반적인 배관 등급과 유사한 특정 최소 항복 강도를 나타내는 B 등급을 나타냅니다.

이 탄소강 엘보우는 영구적이고 견고한 조인트를 위해 맞대기 용접 연결을 사용하여 일반적으로 45도 또는 90도의 비스듬히 파이프를 연결합니다. 5인치 A234 WPB 엘보의 경우 ASME B16.9와 같은 표준 사양에 따라 치수가 결정되며, ASTM A234는 재료 특성을 관리하여 산업용 배관의 요구 사항을 충족합니다. 다음에서 제조 표준과 물리적 특성에 대해 자세히 살펴보겠습니다.

제조 표준: ASME B16.9, ASME B16.5 및 ASTM A234 WPB

품질과 호환성을 보장하기 위해 WPB 피팅은 엄격한 제조 표준을 준수해야 합니다. 5인치 A234 WPB 엘보와 같은 맞대기 용접 피팅의 주요 표준은 ASME B16.9입니다. 이 ANSI 승인 사양은 공장에서 제작된 가공 맞대기 용접 피팅에 대한 전반적인 치수, 공차, 등급 및 테스트를 다룹니다. ASME B16.5는 파이프 플랜지 및 플랜지 피팅에 대한 중요한 표준이지만, 이러한 엘보의 제조에는 적용되지 않습니다.

소재 자체는 ASTM A234 WPB 사양의 적용을 받습니다. 이 표준은 피팅을 만드는 데 사용되는 원자재의 화학적 조성, 기계적 특성 및 열처리 요건을 개괄적으로 설명합니다. ASME와 ASTM 표준의 이러한 조합은 모든 피팅이 안전하고 신뢰할 수 있으며 일관성을 유지하도록 보장합니다.

다음은 이러한 엘보의 주요 사양을 간략히 살펴봅니다:

5인치 엘보의 일반적인 벽 두께 및 압력 등급

5인치 A234 WPB 엘보의 벽 두께는 압력 등급과 전체 강도에 직접적인 영향을 미치는 중요한 요소입니다. 두께는 파이프 스케줄 번호로 지정되며, 숫자가 높을수록 벽이 더 두껍다는 것을 나타냅니다. 5인치 엘보의 경우 일반적인 벽 두께는 표준(STD) 및 엑스트라 스트롱(XS)으로 지정됩니다.

압력 등급은 단일 숫자가 아니라 벽 두께와 작동 온도에 따라 달라집니다. XS 스케줄 엘보와 같이 두꺼운 벽은 표준 벽 피팅보다 훨씬 더 높은 압력을 처리할 수 있습니다. A234 WPB 탄소강의 우수한 기계적 특성, 특히 최소 항복 강도는 이러한 압력을 변형 없이 견딜 수 있도록 보장합니다.

5인치 엘보의 일반적인 벽 두께는 다음과 같습니다:

• 스케줄 STD(표준): 6.65mm
• 스케줄 XS(엑스트라 스트롱): 9.5mm
• SCH 10, 20, 40, 80 이상과 같은 다른 일정도 특정 애플리케이션에 맞게 사용할 수 있습니다.

5인치 A234 WPB 엘보의 유형 및 디자인 변형

5인치 A234 WPB 엘보를 선택하면 몇 가지 주요 디자인 변형을 만나게 됩니다. 가장 중요한 차이점은 긴 반경(LR) 엘보와 짧은 반경(SR) 엘보의 차이입니다. 각 유형은 주로 사용 가능한 공간의 양과 원하는 흐름 특성과 관련된 배관 시스템 내의 다양한 요구 사항에 적합합니다.

이러한 강관 피팅은 다양한 각도로 제공되며 90도 및 45도 엘보우가 가장 일반적입니다. 이러한 차이점을 이해하는 것이 효율적이고 효과적인 배관 레이아웃을 설계하는 데 중요합니다. 다음으로, 긴 반경 엘보와 짧은 반경 엘보의 실질적인 차이점을 살펴보고 맞대기 용접 연결을 다른 피팅 유형과 비교해보겠습니다.

긴 반경 대 짧은 반경 팔꿈치

긴 반경(LR)과 짧은 반경(SR) 탄소강 파이프 피팅의 주요 차이점은 굽힘의 곡률입니다. 긴 반경 엘보우는 굽힘 반경이 공칭 파이프 크기(NPS)의 1.5배인 반면, 짧은 반경 엘보우는 반경이 NPS와 동일합니다. 이는 사소한 세부 사항처럼 보일 수 있지만 성능에 큰 영향을 미칩니다.

5인치 A234 WPB 엘보우는 반경이 긴 90도 디자인으로 쉽게 구할 수 있습니다. 실제로 가장 일반적인 유형입니다. LR 엘보의 완만한 곡선은 흐름 저항, 마찰 및 압력 강하가 적어 흐름 효율을 극대화하는 데 선호됩니다. 더 날카로운 회전이 가능한 SR 엘보우는 컴팩트하게 구부려야 하는 좁은 공간에서 사용됩니다.

간단한 분석은 다음과 같습니다:

• 긴 반경(LR): 더 부드러운 흐름, 더 적은 압력 강하. 공간이 문제가 되지 않을 때 이상적입니다.
• 짧은 반경(SR): 더 컴팩트합니다. 흐름 효율이 부차적인 문제인 좁은 공간에서 사용합니다.
• 표준 무게: LR 및 SR 엘보 모두 스탠다드(STD) 및 엑스트라 스트롱(XS) 등 다양한 무게 또는 스케줄로 제공됩니다.

다른 피팅 유형과 비교한 맞대기 용접 연결부

맞대기 용접 연결은 엘보와 인접한 파이프의 끝을 비스듬히 한 다음 서로 용접하여 만듭니다. 이 프로세스는 강력하고 연속적이며 누출이 없는 조인트를 만듭니다. 고압 또는 고온 시스템에 사용되는 5인치 A234 WPB 엘보의 경우 맞대기 용접 피팅이 표준입니다.

나사식 또는 소켓 용접 피팅과 같은 다른 연결 유형에 비해 맞대기 용접은 우수한 강도와 무결성을 제공합니다. 나사식 연결은 조립 및 분해가 쉽지만 누출 가능성이 있으며 고압 서비스에는 적합하지 않습니다. 소켓 용접 피팅은 나사식 피팅보다 강하지만 내부 틈새가 생겨 부식 문제를 일으킬 수 있습니다.

맞대기 용접 연결의 주요 장점은 다음과 같습니다:

• 파이프 자체만큼이나 튼튼하고 영구적인 조인트를 만듭니다.
• 매끄러운 내부 표면은 압력 강하와 난기류를 최소화합니다.
• 감속기 및 스트레이트 티와 같은 다른 맞대기 용접 피팅과 마찬가지로 높은 신뢰성이 요구되는 중요한 애플리케이션에 이상적입니다.

탄소강 A234 WPB의 재료 특성 및 이점

탄소강 A234 WPB의 재료 특성은 다양한 산업 분야에 탁월한 선택이 될 수 있습니다. 이 B등급 소재는 강도와 연성의 균형을 맞추는 화학적 조성이 제어되어 있습니다. 합금강이 아니므로 강도와 용접성이 뛰어난 탄소 함량에 의해 특성이 주로 결정됩니다.

성형 후 적절한 열처리는 입자 구조를 개선하고 응력을 완화하여 피팅이 일관된 기계적 특성을 갖도록 하는 데 필수적입니다. 탄소강은 스테인리스강 고유의 내식성은 없지만 극심한 부식이 우려되지 않는 중온 및 고온 환경에서 뛰어난 성능을 제공합니다. 다음으로 이러한 특성이 어떻게 내구성에 기여하는지 살펴보겠습니다.

배관 시스템의 내구성 및 고압 적합성

예, 5인치 A234 WPB 엘보우는 많은 고압 배관 시스템에 절대적으로 적합합니다. 내구성은 탄소강의 우수한 기계적 특성, 특히 높은 인장 강도와 최소 항복 강도에서 비롯됩니다. 이러한 특성 덕분에 피팅은 파열이나 변형 없이 상당한 내부 압력을 견딜 수 있습니다.

압착 및 굽힘 작업이 포함될 수 있는 제조 공정은 조밀하고 균일한 구조를 만듭니다. 적절한 벽 두께(예: 일정 XS 이상)와 결합하면 이 엘보우는 압력 용기 제작 및 기타 압력 배관 네트워크를 비롯한 까다로운 애플리케이션에 신뢰할 수 있는 선택입니다. 많은 A234 WPB 엘보의 이음매 없는 구조는 압력 하에서 무결성을 더욱 향상시킵니다.

고압 사용에 대한 주요 강점:

• 높은 인장 강도: 재료가 파손되기 전에 견딜 수 있는 최대 응력입니다.
• 최소 수율 강도: 재료가 영구적으로 변형되기 시작하는 응력 수준입니다.
• 견고한 제조: 압력을 효과적으로 견디는 튼튼하고 매끄러운 바디를 만듭니다.

결론

요약하면, 5인치 A234 WPB 엘보우는 산업용 배관 시스템의 필수 구성 요소로 내구성과 효율성을 모두 제공합니다. 제조 표준을 준수하여 고압 애플리케이션의 요구 사항을 충족하는 동시에 안정적인 연결을 제공합니다. 긴 반경 및 짧은 반경과 같은 다양한 유형의 엘보와 재료 특성을 이해하면 프로젝트에 대한 정보에 입각한 결정을 내리는 데 도움이 될 수 있습니다. 이러한 엘보를 배관 시스템에 통합하는 것을 고려할 때 흐름 효율성과 구조적 무결성을 유지하는 데 중요한 역할을 한다는 점을 명심하세요. 산업용 배관 설정을 개선할 준비가 되었다면 주저하지 말고 무료 상담을 통해 요구 사항에 가장 적합한 옵션에 대해 알아보세요!

자주 묻는 질문

5인치 A234 WPB 엘보를 고압 산업용 애플리케이션에 사용할 수 있나요?

예, 5인치 A234 WPB 엘보우는 고압 애플리케이션에 적합합니다. 탄소강의 내구성과 적절한 벽 두께(예: Schedule XS)가 결합되어 까다로운 압력 배관 시스템에 필요한 강도를 제공합니다. 견고한 구조 덕분에 상당한 작동 압력을 안전하게 처리할 수 있습니다.

5인치 A234 WPB 맞대기 용접 엘보의 경우 어떤 설치 프로세스를 따라야 하나요?

맞대기 용접 엘보의 올바른 설치에는 엘보와 파이프의 경사진 끝을 정렬하여 표준 사양에 따라 간격이 올바른지 확인하는 작업이 포함됩니다. 그런 다음 자격을 갖춘 용접사가 용접을 수행합니다. 경우에 따라 재료의 원래 기계적 특성을 복원하기 위해 용접 후 열처리가 필요할 수 있습니다.

미국에서 인증된 5인치 A234 WPB 엘보우는 어디에서 구입할 수 있나요?

미국 전역의 평판이 좋은 산업용 배관 공급업체 및 제조업체에서 인증된 5인치 A234 WPB 엘보를 구매할 수 있습니다. 피팅이 프로젝트에 필요한 ASTM A234 사양 및 품질 표준을 충족하는지 확인하기 위해 MTR(밀 테스트 보고서)을 제공할 수 있는 공급업체를 찾아보세요.
