Descubra el mejor codo de acero de 1 pulgada para su proyecto

Aspectos más destacados

A continuación le ofrecemos un breve resumen de lo que debe saber sobre los codos de tubo de acero de 1 pulgada:

• Un codo de tubería es un accesorio de tubería crucial utilizado para cambiar la dirección del flujo en un sistema de tuberías.
• Los ángulos más comunes son el de 90 grados y el de 45 grados, cada uno de los cuales cumple funciones diferentes.
• Puede elegir entre codos de radio largo (LR) y de radio corto (SR) en función de sus necesidades de presión y espacio.
• Los tipos de conexión incluyen soldadura a tope, soldadura por encastre y roscado, ofreciendo varios métodos de instalación.
• Materiales como el acero inoxidable ofrecen una excelente resistencia a la corrosión para entornos exigentes.
• Las dimensiones clave que hay que tener en cuenta son el diámetro, el radio y el grosor de la pared.

Introducción

Bienvenido al mundo de la fontanería y las tuberías. Si su proyecto consiste en dirigir una tubería alrededor de una esquina o un obstáculo, necesitará un codo. Un codo de tubería de acero de 1 pulgada es uno de los accesorios de tubería más fundamentales, diseñado para cambiar la dirección del flujo entre dos tuberías. Tanto si trabaja con acero inoxidable por su durabilidad como con otros materiales, entender cómo elegir el codo adecuado es clave para que el sistema funcione correctamente y sin fugas. Exploremos qué hace que estas pequeñas piezas sean tan importantes.

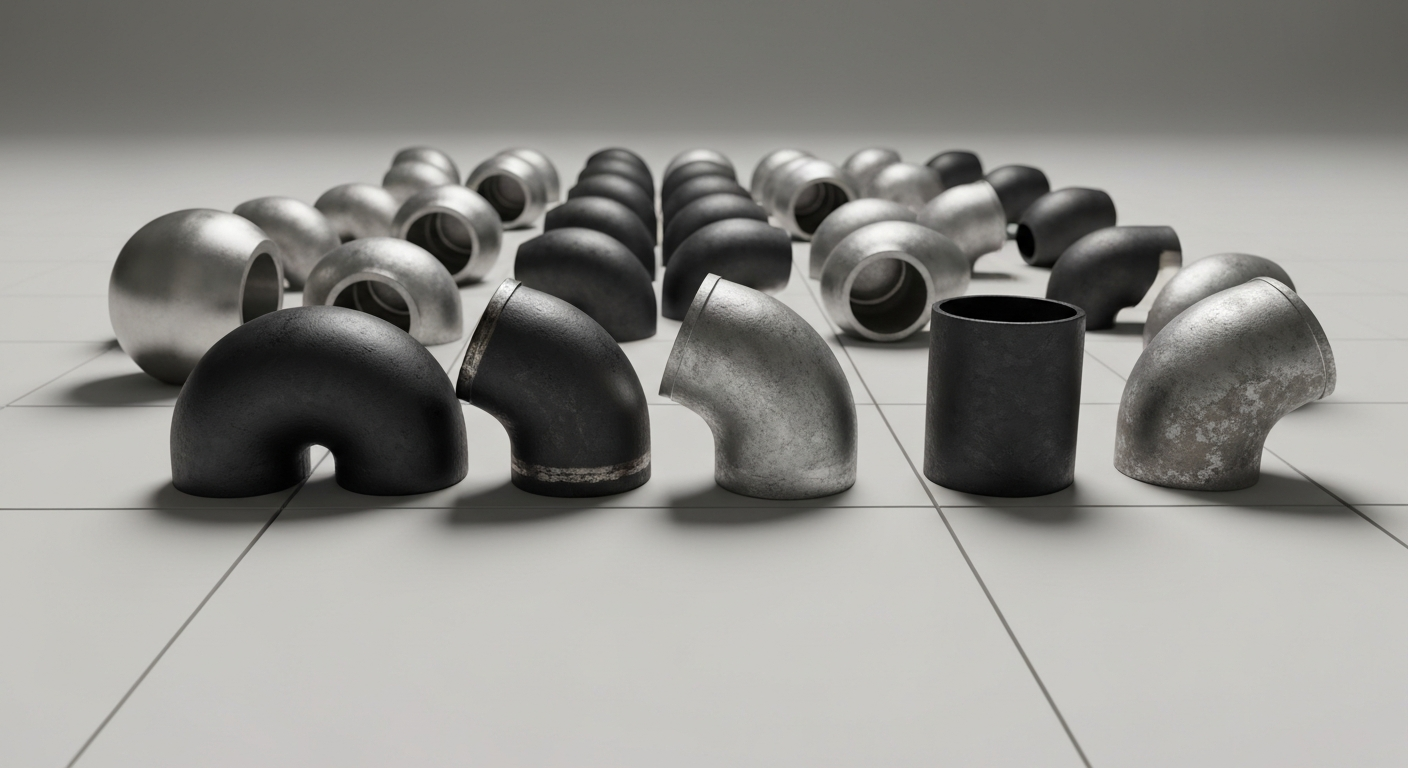

Tipos y dimensiones de codos de tubo de acero de 1 pulgada

Cuando busque un codo de tubo de acero de 1 pulgada, descubrirá rápidamente que los hay de varios tipos y tamaños. Las principales diferencias son el ángulo de la curva y el radio de la curva. El más común es el codo de 90 grados, pero también hay disponibles opciones de 45 grados para giros más graduales en las tuberías.

Además del ángulo, son fundamentales dimensiones como el diámetro exterior, el grosor de la pared y el radio. Estas medidas deben coincidir con las de la tubería de acero existente para garantizar un ajuste adecuado. Las especificaciones de la industria, como las de ASME, proporcionan una norma para estas dimensiones, garantizando la compatibilidad entre las distintas piezas. A continuación, trataremos las medidas específicas y las principales diferencias entre los ángulos de codo.

Medidas estándar para codo de tubo de acero de 1 pulgada

Comprender las medidas estándar de un codo de tubo de acero de 1 pulgada es esencial para cualquier proyecto. El diámetro nominal de la tubería de “1 pulgada” es un punto de partida, pero las dimensiones reales, incluidos el diámetro exterior y el grosor de la pared, se definen en especificaciones como ASME B16.9. El grosor de la pared del codo se designa a menudo mediante un número de esquema (SCH), como SCH 40 o SCH 80. El grosor de la pared del codo suele designarse con un número SCH (Schedule), como SCH 40 o SCH 80. Un número SCH más alto indica un tubo más grueso. Un número SCH más alto indica una pared más gruesa, que puede soportar presiones más altas.

Estas dimensiones normalizadas garantizan que un codo de 1 pulgada de grado de un fabricante encajará con un tubo de acero de otro, siempre que cumplan las mismas especificaciones. El radio, que determina lo cerrado que es el giro, es otra medida clave. Un codo de radio largo (LR) tiene un radio 1,5 veces el diámetro del tubo, mientras que uno de radio corto (SR) es igual al diámetro del tubo.

He aquí un ejemplo de las dimensiones estándar de un codo de 1 pulgada:

Diferencias entre los codos de 45 y 90 grados

La diferencia más obvia entre un codo de 45 grados y uno de 90 es el ángulo de giro que crean. Un codo de 90 grados, también llamado “cuarto de curva”, crea un giro brusco en ángulo recto en la tubería. En cambio, un codo de 45 grados proporciona un cambio de dirección más gradual. Esta diferencia aparentemente pequeña tiene un impacto significativo en el flujo de fluido dentro de la tubería de acero.

El giro más cerrado de un codo de 90 grados crea más fricción y caída de presión en comparación con un codo de 45 grados. Por esta razón, los codos de 90 grados se utilizan cuando es estructuralmente necesario un giro directo y brusco. Por otro lado, los codos de 45 grados se prefieren en aplicaciones en las que es importante mantener el caudal y minimizar la pérdida de presión. A menudo se utilizan por pares para crear un desplazamiento de 90 grados más suave que el de un solo codo de 90 grados.

He aquí un breve resumen de las diferencias:

• Cambio de dirección: Un codo de 90 grados crea un giro brusco y perpendicular, mientras que un codo de 45 grados crea un giro más suave y diagonal.
• Fricción y presión: Un codo de 45 grados produce menos fricción y una menor caída de presión en la tubería.
• Aplicaciones comunes: Los codos de 90 grados son habituales para conectar tuberías a bombas y desagües de cubierta, mientras que los accesorios de 45 grados son populares en instalaciones de suministro de agua y redes industriales alimentarias.

Cómo elegir el codo de 1 pulgada adecuado para su aplicación

La selección del codo de 1 pulgada adecuado para su proyecto va más allá del ángulo. Su aplicación específica determinará si necesita un codo de radio largo o corto. Estos accesorios de tubería pueden parecer similares, pero su curva interna tiene un gran impacto en la forma en que los fluidos se mueven a través de su sistema de tuberías de acero. La elección afecta tanto a la presión como al espacio físico necesario para la instalación.

Por ejemplo, un sistema que necesite mantener una presión y un caudal elevados se beneficiará de un tipo de codo diferente al de un sistema situado en un espacio reducido y estrecho. Tanto si utiliza acero inoxidable por su durabilidad como otro material, la clave está en adaptar el racor al trabajo. A continuación veremos las diferencias entre las opciones de radio largo y radio corto para ayudarle a decidir.

Opciones de radio largo frente a radio corto

La principal diferencia entre los codos de radio largo (LR) y los de radio corto (SR) es el radio de la curva en relación con el diámetro del tubo. Un codo de radio largo tiene un radio de curva que es 1,5 veces el diámetro nominal de la tubería. En cambio, un codo de radio corto tiene un radio igual al diámetro nominal de la tubería, lo que da como resultado una curva mucho más cerrada.

Esta diferencia de radio afecta directamente a las características del flujo dentro del tubo de acero. Los codos de radio largo ofrecen una trayectoria más suave para los fluidos, lo que minimiza las turbulencias y la caída de presión. Esto los convierte en la elección estándar para la mayoría de las aplicaciones, especialmente las que implican caudales elevados o el transporte de sólidos. Los codos de radio corto suelen utilizarse sólo en espacios reducidos donde no cabría un codo de radio largo.

He aquí cómo elegir entre ellos:

• Radio largo (LR): Elíjalo para tuberías de alta presión y alto caudal en las que es importante minimizar la fricción. El giro más suave reduce la pérdida de presión.
• Radio corto (SR): Utilice este tipo para aplicaciones de baja presión o cuando el espacio sea limitado. Permite un giro mucho más compacto.
• Elección por defecto: Los codos de radio largo son los más comunes y generalmente los preferidos de los dos accesorios de tubería.

Métodos de conexión y elección de materiales para codos de tubería de 1 pulgada

Una vez que haya decidido el ángulo y el radio, el siguiente paso es considerar cómo se conectará el codo a la tubería de acero. Los tres métodos principales de conexión de estos accesorios son la soldadura a tope, la soldadura por encastre y la rosca. Cada método tiene sus propias ventajas y es adecuado para distintos niveles de presión y requisitos de instalación.

Además de los tipos de conexión, el material del codo es igual de importante. Aunque esta guía se centra en el acero, los codos se fabrican en diversos materiales, como acero al carbono, acero inoxidable e incluso cobre o plástico. La elección de los materiales depende de factores como la resistencia a la corrosión, la solidez y el tipo de fluido transportado. Veamos con más detalle estos estilos de conexión y las opciones de materiales.

Explicación de los codos soldados a tope, soldados por encastre y roscados

Conocer los distintos tipos de conexión le ayudará a seleccionar los accesorios de tubería adecuados para su trabajo. Los codos para soldar a tope están diseñados para soldarse directamente, de extremo a extremo, a la tubería. Este método crea una conexión fuerte y a prueba de fugas, por lo que es la opción preferida para aplicaciones de alta presión y alta temperatura. El proceso de soldadura a tope requiere extremos biselados tanto en el codo como en la tubería para conseguir una unión sólida.

Los codos de soldadura por encastre presentan una zona rebajada, o encaje, donde se inserta el extremo del tubo antes de soldarlo. Este diseño es más fácil de alinear que una unión soldada a tope, pero suele utilizarse para tubos de menor diámetro y sistemas de baja presión. Los codos roscados tienen roscas internas que se enroscan en las roscas externas correspondientes de una tubería, de forma parecida a las tuercas y tornillos comunes. Este método permite un fácil montaje y desmontaje, por lo que es ideal para sistemas que puedan necesitar mantenimiento o modificaciones.

He aquí un desglose de los tipos de conexión:

• Soldadura a tope: Los extremos se sueldan directamente a los extremos de la tubería. Ideal para tuberías de alta presión y alta temperatura.
• Soldadura por encastre: El tubo se inserta en un manguito del codo y luego se suelda. Bueno para tuberías de menor diámetro.
• Roscado: El codo se atornilla a la tubería. Excelente para facilitar la instalación y el mantenimiento.

Materiales comunes utilizados en codos de tubos de acero de 1 pulgada

El material de su codo de 1 pulgada desempeña un papel fundamental en su rendimiento y longevidad. El acero al carbono es una opción común y rentable, conocida por su gran resistencia y dureza. Es una opción fiable para aplicaciones generales en las que la corrosión extrema no es un problema.

Para proyectos que exigen una resistencia superior a la corrosión, el acero inoxidable es el material idóneo. Los accesorios de tubería de acero inoxidable, sobre todo los de grados como SS304 y SS316, pueden soportar entornos difíciles, como plantas químicas y entornos marinos. Aunque a menudo se agrupan con el acero, otros materiales como el cobre también se utilizan para accesorios de tubería, especialmente en sistemas de fontanería, debido a su excelente resistencia a la corrosión del agua. La elección del material adecuado depende totalmente de las necesidades específicas de resistencia, durabilidad y resistencia a la corrosión de su proyecto.

Los materiales clave y sus usos incluyen:

• Acero al carbono: Ofrece gran resistencia y dureza, lo que la hace adecuada para muchas aplicaciones industriales.
• Acero inoxidable: Proporciona una resistencia superior a la corrosión, ideal para entornos químicos, alimentarios y marinos.
• Acero aleado: Contiene otros elementos para mejorar propiedades como la fuerza y la resistencia a la temperatura.
• Otros materiales: También hay racores de cobre, plástico y goma para usos específicos como fontanería y mangueras de baja presión.

Consejos de instalación y compatibilidad

Una instalación correcta es crucial para una tubería sin fugas y duradera. Garantizar la compatibilidad entre su codo de 1 pulgada y las tuberías de conexión es el primer paso. Esto implica hacer coincidir el diámetro, el grosor de la pared y el material. En el caso de los accesorios roscados, también es vital que coincidan los estándares de rosca para evitar fugas o fallos en la conexión.

El uso de las herramientas y técnicas adecuadas, como la aplicación de selladores para conexiones roscadas o el empleo de procedimientos de soldadura apropiados, garantizará un ajuste seguro. La compatibilidad también se extiende al entorno de aplicación, como la elección del material adecuado para aplicaciones marinas. A continuación hablaremos de las normas sobre roscas, las herramientas necesarias y cómo evaluar un codo para usos específicos.

Normas de rosca (BSP, NPT) y herramientas de ajuste

Cuando trabaje con racores roscados, encontrará dos normas de rosca principales: NPT y BSP. NPT (National Pipe Thread) es la norma estadounidense, con roscas cónicas que crean un sello cuando se aprietan. BSP (British Standard Pipe) es común en muchas otras partes del mundo y se presenta en dos formas: cónica (BSPT) y paralela (BSPP). Es fundamental utilizar la misma norma de rosca tanto para el codo como para el tubo, ya que NPT y BSP no son compatibles.

Las herramientas necesarias para la instalación dependen del tipo de conexión. En el caso de los codos roscados, es imprescindible una llave de tubo para apretar los racores, y cinta o compuesto sellador de roscas para garantizar un sellado a prueba de fugas. Para los codos de soldadura por encastre y a tope, necesitará un equipo de soldadura y los conocimientos necesarios para utilizarlo con seguridad.

Aquí tienes algunas herramientas que puedes necesitar:

• Accesorios roscados: Llave de tubo, cinta o pasta selladora de roscas.
• Accesorios para soldar: Máquina de soldar (para soldadura a tope o por encastre).
• General: Cortatubos o sierras para preparar los extremos de los tubos, y cinta métrica.
• Abrazaderas: Se pueden utilizar abrazaderas de acero inoxidable para fijar los codos a las mangueras de goma.

Medición del radio y evaluación del uso para aplicaciones marinas

Medir el radio de un codo es más sencillo de lo que parece. El radio es la distancia desde la línea central de la abertura de la tubería en un extremo hasta la cara de la abertura opuesta. Para un codo de 90 grados, puede medir desde el centro de una abertura hasta el plano de la cara de la otra abertura. Esta medida confirma si se trata de un codo de radio largo (1,5 x diámetro) o corto (1,0 x diámetro).

Cuando se trata de aplicaciones marinas, la elección del material es fundamental debido al entorno altamente corrosivo del agua salada. Un codo de tubería de acero estándar se oxidaría rápidamente. Por este motivo, los codos de acero inoxidable son una opción excelente para los proyectos marinos. Su resistencia inherente a la corrosión los hace perfectos para sistemas como desagües de cubierta, refrigeración de motores e instalaciones de suministro de agua en barcos y plataformas marinas.

Las consideraciones para el uso marino incluyen:

• Material: El acero inoxidable (como el grado SS316) es muy recomendable por su excelente resistencia a la corrosión.
• Aplicaciones: Ideal para desagües de cubierta, bombas de presión de agua y otras tuberías de a bordo.
• Conexiones: A menudo se prefieren las conexiones soldadas por su durabilidad en un entorno marino con vibraciones.

Conclusión

En conclusión, elegir el codo de tubo de acero de 1 pulgada adecuado es esencial para garantizar la eficacia y durabilidad de su proyecto. Tanto si opta por un codo de 45 grados como de 90 grados, comprender las diferencias, los métodos de conexión y los materiales es clave para tomar una decisión informada. Dedique tiempo a evaluar sus necesidades específicas, tenga en cuenta los consejos de instalación y asegúrese de la compatibilidad con los sistemas existentes. De este modo, no sólo mejorará el rendimiento de su sistema de tuberías, sino que también prolongará su longevidad. Si está listo para iniciar su proyecto con codos de alta calidad, no dude en explorar nuestras recomendaciones o póngase en contacto con nosotros para recibir asesoramiento personalizado.

Preguntas frecuentes

¿Dónde comprar codos de tubo de acero inoxidable de 1 pulgada en línea en Singapur?

Puede comprar codos de tubería de acero inoxidable de 1 pulgada en varios proveedores industriales y de ferretería en línea de Singapur. Busque minoristas de confianza que ofrezcan una amplia gama de accesorios de tubería y especifique el grado de acero inoxidable (por ejemplo, SS304 o SS316) para asegurarse de obtener el producto adecuado para las necesidades de su proyecto.

¿Se puede utilizar un codo de tubo de acero de 1 pulgada para proyectos marinos?

Sí, por supuesto que puede, pero es fundamental utilizar un codo de tubería de acero inoxidable. La alta resistencia a la corrosión del acero inoxidable lo convierte en el material ideal para entornos marinos, ya que protege contra el óxido y la degradación del agua salada. Se suele utilizar para aplicaciones como desagües de cubierta y sistemas de agua a bordo.

¿Qué debo tener en cuenta al elegir un codo para mi proyecto?

Al seleccionar un codo de 1 pulgada, tenga en cuenta el ángulo requerido (por ejemplo, 45° o 90°), el radio (largo o corto), el tipo de conexión (roscada, soldadura por encastre o soldadura a tope) y el material (acero al carbono frente a acero inoxidable). La elección debe basarse en la aplicación específica, los requisitos de presión y las limitaciones de espacio.
