90度エルボープロジェクトに不可欠な洞察

主なハイライト

• 90°エルボは、パイプラインの流れの方向を効率的に変えるために不可欠な、汎用性の高い配管継手です。
• 特定の配管要件に対応するため、ロングラジアスやショートラジアスなど、さまざまなタイプが用意されている。
• 炭素鋼、ステンレス鋼、真鍮、合金鋼などの耐久性のある材料で作られており、耐食性と長寿命を保証します。
• 突き合わせ溶接、ソケット溶接、ねじ接続に対応し、多様な設置ニーズに対応。
• ASMEやASTMなどの業界標準に準拠し、正確な仕様と信頼性の高い性能を実現。

配管システムにおける90度エルボの役割と仕様についての詳細な紹介に移ります。

はじめに

パイプ・エルボは、配管システムにおいて重要な役割を果たす。エルボは、流体が進む方向を変えるのに役立つ。90°エルボは、最もよく使われる管継手のひとつである。水道、ガス、その他多くの種類の作業でよく見かける。この継手は、パイプの正確なターンを行います。また、炭素鋼やステンレス鋼のパイプでうまく動作します。

偏心レデューサータイプを含むほとんどの90度エルボ管継手は、ASME規格、特にASME B16.9に準拠しています。つまり、重要な仕様に従い、厳しい状況でも機能するように作られているのです。仕事を正しく進めたいのであれば、これらの仕様をよく知ることが重要です。適切な管継手を使用すれば、システムは安全に機能し、長年にわたって良好な状態を保つことができます。

では、度付きエルボ継手がどのように機能し、どのような場所で使用されるのか、さらに詳しく説明しよう。

配管プロジェクトにおける90度エルボの理解

90度エルボは、配管や管継手において重要である。パイプの向きを正確な角度で変えるのに役立つ。エルボは、大型の工業用パイプでも、家庭の配管工事でも使うことができる。液体やガスの流れを安定させ、システム全体の強度を保つのに役立ちます。

90度エルボのような多くのパイプ継手は、さまざまなスタイルで、多くの材料で作られています。彼らは、高熱や多くの圧力を持つ場所でうまく動作することができます。パイプラインの方向転換が必要な場合はいつでも、これらのパイプ継手が必要とされ、うまく仕事をする。

では、これらの継手が持つさまざまな用途と、どのようにすれば多くの仕事でディグリーエルボーを正しく使うことができるかを見てみよう。

90度エルボの主な機能と用途

90度エルボは、パイプラインシステムの重要な部分である。パイプが鋭角に曲がるのを助ける。配管において、この継手は流体が正しい方向に動くようにする。また、漏れや圧力損失が起こらないようにする。

石油や天然ガスのような多くの産業では、高圧を扱う必要があるパイプラインでこれらのエルボを使用します。90度エルボは、バルブのあるセットアップでも必要とされる。ここでは、よく働き続ける強力かつ永続的な部品を持っている必要があります。

タイプ長半径と短半径の90度エルボ

ロングラジアスエルボとショートラジアスエルボは、パイプラインを建設する際に、異なる必要性に応じて使用される。LRエルボとも呼ばれるロングラジアスエルボは、中心線の半径がパイプの直径の1.5倍です。この滑らかな曲線は、流体が乱流を抑えて移動するのを助けます。低圧用途に適しています。

一方、ショートラジアスエルボ（SRエルボ）は、中心線の半径がパイプの直径と同じである。この短い設計は、高圧シス テムや、スペースがあまりなく、パイプの向きを 速く変える必要がある場所でうまく機能する。

90度エルボの材料選択と業界標準

エルボを長持ちさせるには、適切な材質を選ぶことが重要です。ステンレス・スチール、カーボン・スチール・パイプ、真鍮、合金鋼など、多くの選択肢があります。これらはいずれも耐久性に優れている。また、これらの素材は、エルボーが環境中の問題に耐えるのを助ける。

ASMEとASTMが定めた規則に従えば、これらのエルボは正しい仕様に適合する。ステンレス鋼は腐食を防ぐので良い。炭素鋼は、それほどコストがかからない強力なオプションを提供します。

では、シンガポールの建築プロジェクトでよく使われる素材を見てみよう。

シンガポールの建築でよく使われる素材

シンガポールの建設現場では、パイプ・エルボにステンレス鋼、炭素鋼、真鍮、合金鋼などの素材を使うことが多い。これらの材料は、その強度と、さまざまなニーズにいかにうまく適合するかで選ばれる。

ステンレス鋼のエルボは、腐食を防ぐので人気がある。これは、特にエルボが海洋地域で使用される場合、非常に重要である。

炭素鋼パイプ・エルボは高圧システム用に選ばれる。強度が高く、価格もそれほど高くないからだ。真鍮製の継手は、あまり重量を扱う必要のない作業には適している。合金鋼エルボは、温度と圧力の両方が非常に高くなる場所で持ちこたえる。

ASME、ASTM、および現地規格への準拠

90°エルボを使用する場合、ASMEとASTMが定めた規格を満たすことが必須となります。これらの規格は、設計、材料、および管継手の使用方法をガイドするために存在します。これらの規格は、作業が安全で、うまく機能することを確認するのに役立ちます。

パイプのサイズ、材質等級、製造仕様を示すマークが表示されています。これらの詳細は、パイプを取り付ける人々にとって非常に重要です。例えば、ASTM A105エルボは、高熱と高圧のシステムに適しているため、使用されています。

90度エルボの設置に関する考慮事項

90度エルボの適切な取り付けには、パイプの直径、肉厚、適切な溶接方法を検討する必要がある。突き合わせ溶接やソケット溶接を使用する場合は、物事を一直線に並べることが重要です。これにより、システムの動作に関する問題を回避することができます。

エルボを選ぶときは、パイプのサイズと継手に合っていることを確認してください。また、肉厚についても考える必要がある。これは、圧力がかかったときにすべての強度を保つのに役立ちます。

あなたのプロジェクトが可能な限り正確であるように、サイズガイドラインに従ってください。

サイズと測定のガイドライン

適切なパイプ・エルボ・サイズを選ぶこと、特にオスのNPTスレッド・オプションを考慮する場合、それがいかにうまく機能するかが重要である。パイプの直径や、パイプ・エルボの半径などを知っておき、パイプ・エルボを設置したときに正しくフィットするかどうかを確認する必要があります。XS（エクストラストロング）またはNPT（ナショナルパイプスレッド）継手のように、選択する多くのオプションがあります。

大きなパイプ・エルボは工場などで使われる。小さな継手は家庭で使われることが多い。クラス3000やクラス6000など、パイプエルボが受けられる圧力は、その仕様によって異なります。直径や、XSやNPTといったタイプも、どれを入手すべきかを知るのに役立つ。

設置時の一般的な課題と解決策

90度エルボを取り付けようとすると、いくつかの問題が発生することがある。最も大きなものは、継手がうまく一直線に並ばないこと、溶接時のミス、パイプを傷つける腐食などである。ソックスやティーが一直線に並んでいないと、物事がうまく運ばなくなる。

良い溶接の準備は必須です。接続が安全で、漏れがないことを確認するのに役立つ。保護塗料を塗ることで、腐食を防ぐことができます。こうすることで、エルボーが丈夫で長持ちするようになります。

90度エルボのメンテナンスと寿命

90°エルボを長持ちさせるには、定期的なメンテナンスが重要です。定期的に点検することで、肉厚が薄くなったり、耐食性が損なわれ始めている箇所があるなどの問題を見つけることができます。

洗浄やコーティングの使用など、トラブルを早期に食い止めるための措置を講じることで、エルボーが丈夫に保たれ、うまく機能するようになります。エルボーをチェックする業界の基準を守ることで、安全に使用することができる。

では、度付きエルボを点検し、耐用年数を長くするための最良の手順を見てみよう。

検査のベストプラクティス

検査は、パイプ・エルボが必要な仕様をすべて満たしていることを確認するのに役立つ。また、エルボに問題がないことを確認するのにも役立つ。継手のマーキングをチェックする際、材料等級やサイズなどの詳細が正しいことを確認する。肉厚のチェックも重要である。これでパイプの強度が十分であることがわかる。

溶接部分をよく見る必要がある。この部分は腐食の問題が発生しやすい。ASMEのような規格には、正しい測定の方法が記載されています。これはパイプラインの故障を防ぐのに役立ちます。

腐食を防ぎ、耐用年数を延ばす

ステンレス鋼や炭素鋼のエルボを腐食から守ることで、長持ちさせることができます。防錆コーティングを使用し、定期的なお手入れを行うことで、環境からのダメージを軽減することができます。

ステンレス鋼エルボはすでに耐食性を備えている。炭素鋼は、安全性を保つために外側に層が必要です。工具で汚れや化学薬品を落とすことも、蓄積を防ぐのに役立つ。

結論

結論として、配管プロジェクトにおいて90度エルボがどのように機能するかを知ることは重要である。これらの部品は、あなたのセットアップが効率的でうまく機能することを確認するのに役立ちます。エルボにはさまざまな種類と素材があり、どれを選ぶかによってシステムの動作が変わります。正しい方法でエルボを取り付け、手入れをすることで、長持ちさせることができ、業界で設定されている基準に追いつくことができます。新しいルールに常にアンテナを張り、最適な作業方法に従うことで、一般的な問題を解決し、配管システムの寿命を延ばすことができます。お客様のプロジェクトに合ったアドバイスが必要な場合は、無料相談をご利用ください。

炭素鋼90度エルボの分類

炭素鋼90度エルボをグループ化するには、多くの方法がある。その一つは、設計と仕様によるものである。エルボには大きく分けて2つのタイプがある。長半径エルボと短半径エルボです。半径と設計によって、流れの角度と中心線の半径が変わります。

また、接続方法によって分類することもできる。ソケット溶接を使うエルボもある。突合せ溶接のものもあります。ソケット溶接継手と突合せ溶接継手の両方が、流れの動き方や配管システムの圧力降下に影響を与えます。

配管作業や工業作業に適した継手を選ぶことは重要です。流れがうまく機能し、システムが安全に作動することを確認するのに役立ちます。

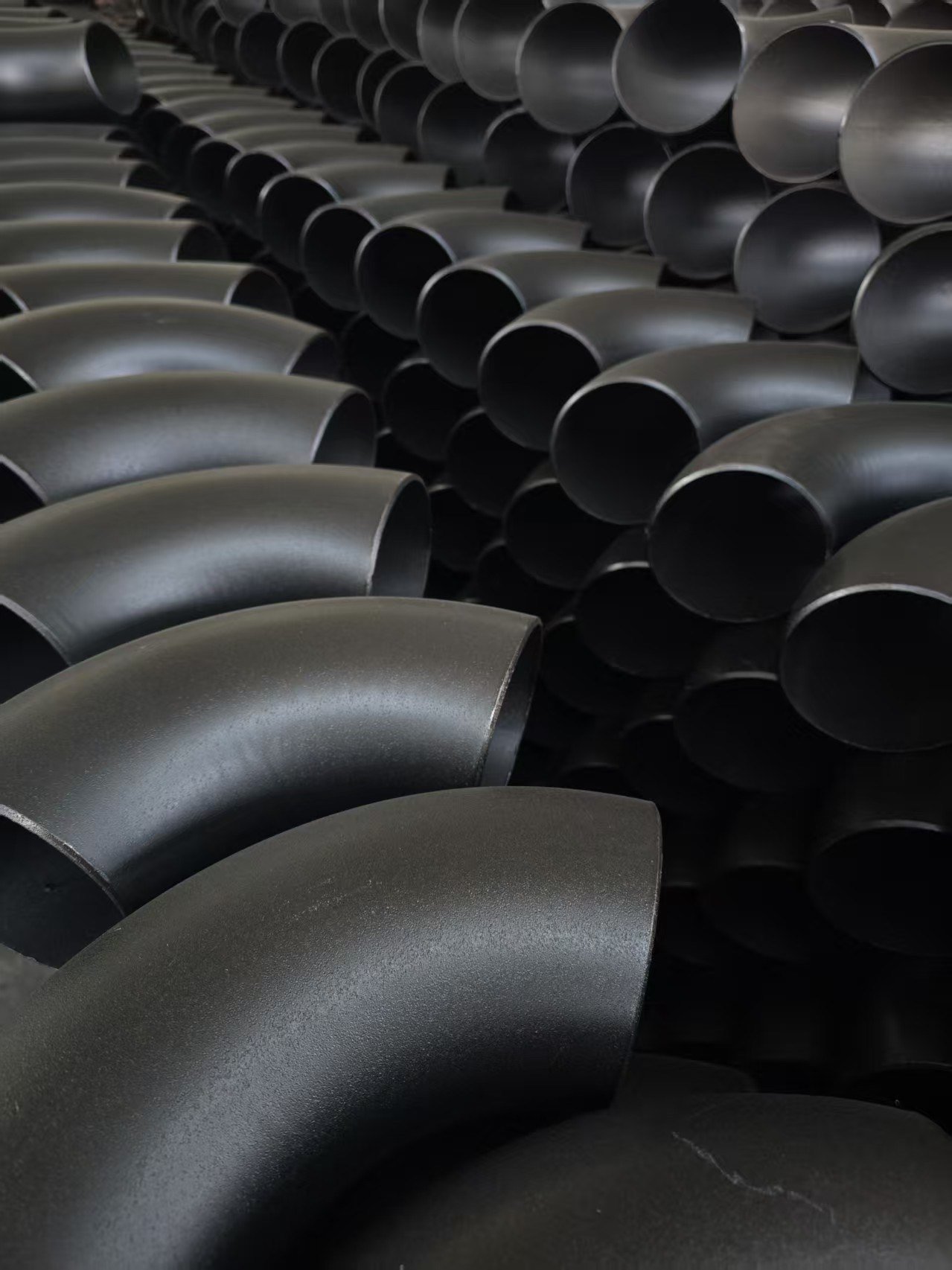

炭素鋼90度エルボ

炭素鋼90度エルボは、多くの配管システムでパイプの向きをスムーズに変えられるように作られている。この継手は、さまざまなサイズのパイプに対応するため、多くの場所で使用されています。流れが強く保たれ、圧力が適切に保たれます。エルボーの炭素鋼は丈夫です。それは継手に良い耐食性を与え、それが長持ちします。そのため、高圧がかかる場所に適している。この継手の仕様を知ることで、人々はそれを正しい方法で配置し、長期にわたってシステムの世話をすることができます。これにより、配管が長持ちし、良い状態を保つこともできます。

ASTM A105 90度エルボ

ASTM A105 90度エルボは、多くの配管システムで使用される重要な継手です。このWPBエルボは、鋼管継手の流れの方向を変えるのに役立ちます。継手は、高圧ジョブでそれを信頼できるように厳格な仕様に従ってください。それはそれに強い機械的強度と良好な耐食性を与える炭素鋼から作られています。それは腐食によって容易に損傷を受けないことを意味します。あなたは、石油や配管作業のような場所で使用されるこの継手を見つけることができます。

このカーボンスチール製フィッティングは、システム内の他のパーツと簡単に接続できる設計になっている。これにより、システムの寿命が長くなり、また、すべてが長期間うまく機能するようになります。

化学組成

炭素鋼90°エルボがどのように機能し、どのくら い長持ちするかについては、化学組成が非常に重 要である。これらのエルボは、通常、炭素、マンガン、リン、硫黄から作られています。これらの一つ一つは、エルボの強度と耐食性を追加します。時には、特定の機能をより良くするために他のものが加えられることもある。これらの部品の正確な配合を知ることで、エル ボが高圧に耐え、長期間にわたって形状を保つこ とができる。これは、優れた作業性能と長寿命の両方を必要とする仕事にエルボを使いたい場合に重要な鍵となります。つまり、材料がどのように組み合わさっているかを理解することで、炭素鋼とその耐食性を最大限に引き出すことができ、エルボーがより長持ちするようになるのです。

機械的特性

機械的特性は、どのような仕事でも90°エルボを選ぶ際に非常に重要です。これらの特性は、エル ボが高圧や酷使に耐えられるかどうかを示す。見るべき重要な点は、降伏強さ、引張強さ、延性であ る。これらはすべて、炭素鋼エル ボの強度を高め、長期間の使用に耐えるよう にするものである。これらの性質により、エル ボがすぐに曲がったり折れたりすることはありません。

炭素鋼90°エルボを使用すると、耐摩耗性に優れ、長寿命となります。また、ASTM の仕様に従えば、配管やその他のシス テムで長持ちする。炭素鋼エルボは、高圧がかかる場所で強度、安全性、信頼性を求める場合に適しています。

ネジ付きエルボの寸法

ネジ付きエルボとフランジは、パイプをスムーズに接続するための重要なパイプ継手である。パイプのサイズによって、これらの継手の直径と肉厚が決まります。これらの詳細については、従うべき標準仕様があります。これらのエルボは、大きなサイズと小さなサイズの両方で見つけることができます。これは、多くの仕事のためにそれらを有用になります。中心線の半径は、流体がシステム内をどのように移動するかを変えるため、重要な鍵となります。正しいサイズと半径の仕様に従えば、管継手は他のものとうまく機能します。これはまた、システムを長持ちさせ、長期間にわたって良好な性能を維持するのに役立ちます。

ソケット溶接エルボの寸法

ソケット溶接エルボのサイズを理解することは、配管システムを適合させ、うまく機能させるための鍵となります。ソケット溶接エルボには、さまざまなサイズがある。これらは、パイプの直径に基づいています。また、標準仕様とカスタム仕様の両方があります。これは、あなたが必要とするものを満たすものを見つけることができることを意味します。ソケット溶接エルボの肉厚は、定格圧力によって変化する。これは、圧力が高い場合でも、ソケット溶接エルボに十分な強度と長寿命を与えるのに役立ちます。ASMEやASTMなどの業界規格を常に確認してください。これらの規格は、正しい寸法を測り、ソケット溶接エルボが他の継手と併用できるかどうかを知るのに役立ちます。

ロングラジアス＆ショートラジアスエルボ

配管において、ロングラジアス・エルボとショートラジアス・エルボの違いを知ることは重要である。ロングラジアス・エルボは、流れの方向をスムーズに変えることができます。これは流れを助け、乱流を減少させます。これらのエルボは、圧力が高いシステムに適しています。一方、ショートラジアス・エルボはカーブが小さい。スペースを節約できますが、圧力損失が大きくなります。パイプの直径とプロジェクトの仕様に基づいて、適切なエルボタイプを選ぶことが重要です。そうすることで、配管ネットワークがうまく機能し、長持ちするようになります。

ロングラジアスカーボンスチール90度エルボ

この継手は、多くの配管システムにおいて、特にスムーズな流れの変化を求める場合に重要なパーツとなります。長半径炭素鋼90度エルボは、通常のエルボよりも大きな半径で作られています。これにより、乱流や圧力損失を削減し、システム全体がより良く機能するようになります。

ほとんどの場合、強靭な炭素鋼で作られている。これらのエルボは、高圧の場所で使用するのに適しており、良好な耐食性を与える。タフな場所で長寿命と強力な性能を得るためには、常にパイプのサイズと壁の厚さを見る必要があります。

ショートラジアスカーボンスチール90度エルボ

短半径の炭素鋼90度エルボは、曲げがきつくなっています。この継手は、スペースがあまりない配管作業に最適です。配管システムの向きをすばやく変えたいときに使用できます。コンパクトなデザインなので、小さなパイプサイズに適している。それは良い流れに役立ち、高圧に対するより良い強度を与える。あなたがこのエルボ継手を選ぶときは、その壁の厚さについて考える。それが正しい仕様と一致していることを確認してください。これを行うことは、特にタフな場所で、製品の寿命を助けることができます。

突合せ溶接エルボの寸法

突合せ溶接エルボのサイズと形状は重要である。エルボのサイズと形状は重要であり、配管シス テム内ですべてがうまく適合し、機能するようにす るのに役立つ。エル ボのサイズは通常、パイプの直径で決まる。これは、1インチ程度の小 さいものから、24インチを超えるものまである。肉厚、中心線半径、長さは、一定の仕様に従わなけれ ばならない。これらのことは、溶接が高圧の作業を処理するのに役立つ。

すべてのエルボには、直径やその他の詳細を示す明確なマーキングが必要です。そうすることで、取り付けが簡単になり、後の手入れもしやすくなります。マーキングがしっかりしていれば、漏れや故障を防ぐことができます。丈夫で安全に機能する配管システムを作るためには、これらのサイズや部品について知っておく必要があります。

よくある質問

ロングラジアス・エルボとショートラジアス・エルボの主な違いは何ですか？

ロング・ラジアス・エルボは、パイプ直径の1.5倍のカーブで作られています。この設計は、流れをよりスムーズに動かし、乱流を減らすのに役立つ。しかし、ショートラジアス・エルボは、パイプ径と同じカーブを描く。そのため、曲がりはきつくなるが、その分圧力の低下が大きくなる。

90°エルボは水道管とガス管の両方に適していますか？

そう、90度エルボは水道管にもガス管にも使える。90度エルボは、水やガスの流れをスムーズにし、圧力損失も少ない。これらのエルボには、やはり適切な素材を選ぶ必要がある。それはあなたがパイプラインで取得する圧力と熱を扱うのに十分な強度を持つ必要があります。これは、すべてがうまく機能し、長持ちすることを確認するのに役立ちます。

シンガポールで自分のプロジェクトに適した素材を選ぶには？

シンガポールでのプロジェクトに最適な材料を選ぶには、プロジェクトの仕様、環境のあり方、従うべき規則などを考慮する必要があります。炭素鋼など、さまざまな選択肢をチェックし、必要な耐久性や耐食性があるかどうかを確認する必要があります。選んだものが現地の基準や規則を満たしていることを確認し、最高のパフォーマンスを得られるようにしましょう。

90度エルボの標準サイズは？

90度エルボの標準サイズは、直径1/2インチから24インチまである。あなたは、長い半径と短い半径の両方のタイプでこれらを得ることができます。これらは、さまざまなジョブで多くの配管のニーズに適合します。あなたが必要とする正確な半径と直径を知るために、常に仕様を確認してください。

90度エルボは、どれくらいの頻度で点検または交換する必要がありますか？

90度エルボを定期的に点検することは、システムを安全に保ち、うまく機能させるために非常に重要です。少なくとも毎年1回は点検する必要があります。摩耗や腐食が見られたり、エルボの形が変わったりした場合は、交換する必要があります。早急に対処することで、配管の機能を向上させ、人々の安全を守ることができます。
