شفة WN مقابل شفة الانزلاق: أيهما أفضل؟

شفة WN مقابل شفة الانزلاق: أيهما أفضل؟

عند تصميم أنظمة الأنابيب، فإن الاختيار بين شفة عنق اللحام (WN) و الشفاه القابلة للانزلاق يمكن أن تؤثر بشكل كبير على نجاح مشروعك وسلامته وميزانيته. وبينما يؤدي كلاهما الوظيفة الأساسية لتوصيل الأنابيب والمكونات، فإن الاختلافات الأساسية بينهما في التصميم ومتطلبات التركيب وخصائص الأداء تخلق نقطة قرار حاسمة للمهندسين والمقاولين. حيث تقدم إحداهما قوة فائقة ولكن بتكلفة أعلى، والأخرى توفر بساطة التركيب ولكن مع تنازلات محتملة على المدى الطويل, قد يؤدي الاختيار الخاطئ إلى فشل النظام قبل الأوان أو نفقات غير ضرورية.

في البيئات عالية المخاطر في معالجة البتروكيماويات، أو نقل النفط والغاز، أو توليد الطاقة، فإن فهم متى تكون القوة الفائقة لشفة WN - التي تقارب عمر تعب أطول بمقدار الثلث أكثر من نظيرتها القابلة للانزلاق - مما يبرر استثمارها الأولي الأعلى يصبح أمرًا حاسمًا. وعلى العكس من ذلك، في التطبيقات الأقل تطلبًا مثل أنظمة معالجة المياه أو أنظمة التدفئة والتهوية وتكييف الهواء، قد تكون شفة الانزلاق الفعالة من حيث التكلفة والتركيب الأبسط هي الخيار الأكثر ذكاءً. سيتناول هذا الدليل الشامل الاختلافات الجوهرية بين هذين النوعين من الشفاه عبر عمليات التركيب، وقدرات القوة، واعتبارات التكلفة، والتطبيقات المثالية، مما يمكّنك من الاختيار الأمثل لمتطلبات مشروعك المحددة.

فهم أنواع الشفاه وتصاميمها

فهم أنواع الشفاه وتصاميمها

ما هي شفة عنق اللحام (WN)

تتميز شفة عنق اللحام، التي يشار إليها عادةً باسم شفة WN، بتصميم محورها الطويل المدبب المميز. يعزز هذا الهيكل المتخصص التعزيز ويوزع الضغط بشكل أكثر فعالية في جميع أنحاء نقطة التوصيل. ويسمح التصميم باللحام التناكبي الكامل الاختراق من الداخل والخارج، مما يخلق وصلة سلسة وقوية مع الأنبوب.

حواف WN مصممة خصيصًا لتطبيقات الضغط العالي ودرجات الحرارة العالية حيث تكون الموثوقية أمرًا بالغ الأهمية. يقلل تصميمها من الاضطراب ويقلل من التآكل داخل نظام خطوط الأنابيب، مما يجعلها مثالية للصناعات الحرجة مثل النفط والغاز والبتروكيماويات وتوليد الطاقة.

تشمل الميزات الرئيسية لفلنجات عنق اللحام ما يلي:

• قوة ومتانة فائقة
• مقاومة ممتازة للتمدد الحراري
• قدرة تحمل عالية للإجهاد الميكانيكي
• تقليل مخاطر الفشل في الظروف القاسية
• توزيع الضغط المحسّن من خلال المحور المدبب

ما هي شفة الانزلاق على الحافة

تتميز الحافة الانزلاقية بقطر تجويف أكبر قليلاً من القطر الخارجي للأنبوب، مما يسمح لها بالانزلاق أو "الانزلاق" فوق الأنبوب أثناء التركيب. يتم تأمين هذا النوع من الشفة من خلال لحام الشرائح على كل من الحواف الداخلية والخارجية حيث تلتقي الشفة بالأنبوب.

الشفاه القابلة للانزلاق هي حلول أكثر فعالية من حيث التكلفة مصممة في المقام الأول لأنظمة الضغط المنخفض إلى المتوسط وتطبيقات درجات الحرارة المعتدلة. تصميمها الأبسط يجعلها مناسبة بشكل خاص للتطبيقات غير الحرجة في صناعات مثل أنظمة معالجة المياه وأنظمة التدفئة والتهوية وتكييف الهواء.

تتضمن الميزات الرئيسية للفلنجات القابلة للانزلاق ما يلي:

• عملية تثبيت أسهل وأسرع
• انخفاض متطلبات الدقة في قطع الأنابيب
• تكلفة أولية أقل مقارنة بحواف WN
• محاذاة مبسطة أثناء التثبيت
• تعدد الاستخدامات في مختلف التطبيقات الصناعية العامة

اختلافات التصميم الرئيسية

تؤثر الاختلافات الأساسية في التصميم بين الشفاه ذات الرقبة الملحومة والشفاه القابلة للانزلاق بشكل كبير على أدائها وملاءمة التطبيقات ومتطلبات التركيب:

الميزة	شفة عنق اللحام	شفة انزلاقية
الهيكل	محور طويل مدبب مدبب	تصميم بسيط ومسطح
طريقة اللحام	اللحام بالأعقاب	لحام الشرائح (من الداخل والخارج)
القوة	عالية	معتدل
توزيع الإجهاد	ممتاز	محدودة
مقاومة التسرب	متفوقة	معتدل، أكثر عرضة للتسرب
التعامل مع الضغط	تطبيقات الضغط العالي	تطبيقات الضغط المنخفض إلى المتوسط
التكلفة	أعلى	أقل
تعقيد التركيب	يتطلب المزيد من المهارة والوقت	أبسط وأسرع

توفر حواف اللحام ذات الرقبة قوة فائقة من خلال اتصالها السلس مع الأنبوب، وتوزيع الضغط بالتساوي وتقليل نقاط الضعف. وهذا يجعلها الخيار المفضل للتطبيقات الحرجة التي تنطوي على ظروف قاسية أو مواد خطرة أو حيثما يكون لفشل النظام عواقب وخيمة.

وعلى النقيض من ذلك، تقدم الفلنجات القابلة للانزلاق حلاً أكثر اقتصادًا مع متطلبات تركيب أبسط، مما يجعلها مثالية للتطبيقات الصناعية العامة حيث تكون قيود الميزانية في الاعتبار وظروف التشغيل أقل تطلبًا.

والآن بعد أن فهمنا التصميمات والاختلافات الأساسية بين هذين النوعين من الشفة، دعونا نفحص كيف تؤثر خصائص التصميم هذه على عمليات التركيب في القسم التالي، "مقارنة عملية التركيب".

مقارنة عملية التثبيت

مقارنة عملية التثبيت

والآن بعد أن استكشفنا أنواع الفلنجات المختلفة وتصميماتها، دعونا ندرس كيف تختلف فلنجات WN وفلنجات الانزلاق في عمليات التركيب، وهو عامل حاسم عند اختيار الفلنجة المناسبة لنظام الأنابيب الخاص بك.

متطلبات تركيب عنق اللحام

تتطلب حواف عنق اللحام عملية تركيب أكثر تعقيدًا نظرًا لتصميمها بمحور طويل مدبب. تتضمن عملية التركيب:

• لحام تناكبي كامل الاختراق على كل من الحافة الداخلية والخارجية للشفة
• محاذاة دقيقة بين الأنبوب والشفة قبل اللحام
• المزيد من عمال اللحام المهرة ذوي التدريب المتخصص للتركيب السليم
• وقت إضافي للتحضير واللحام مقارنة بأنواع الشفاه الأخرى
• الاهتمام الدقيق لضمان توزيع الضغط بشكل مناسب في جميع أنحاء الوصلة

تُنشئ تقنية اللحام التناكبي المستخدمة مع حواف WN وصلة غير ملحومة بين الأنبوب والحافة، مما يؤدي إلى قوة ومتانة فائقة. ومع ذلك، يأتي ذلك على حساب متطلبات التركيب التي تتطلب عمالة أكثر كثافة وتكاليف أعلى للعمالة الماهرة.

بساطة التركيب الانزلاقي

توفر الشفاه القابلة للانزلاق مزايا كبيرة عندما يتعلق الأمر بسهولة التركيب:

• تنزلق الحافة ببساطة فوق الأنبوب، بحيث يكون قطر تجويفها أكبر قليلاً من القطر الخارجي للأنبوب
• المحاذاة أسهل وأكثر تسامحاً أثناء عملية التركيب
• يحدث اللحام في المقام الأول على الحافة الخارجية مع وجود لحامات فيليه من الداخل والخارج
• يلزم دقة أقل عند قطع الأنابيب لتركيب شفة الانزلاق على الحافة
• يمكن إكمال التركيب بسرعة أكبر مع عمالة أقل تخصصًا

إن عملية التركيب المبسطة هذه هي السبب في تفضيل الشفاه القابلة للانزلاق في كثير من الأحيان للتطبيقات الأقل أهمية وحيثما تكون قيود الميزانية عاملاً. وتُترجم متطلبات العمالة المنخفضة مباشرةً إلى وفورات في التكاليف أثناء التركيب.

طرق اللحام واحتياجات الفحص والتفتيش

تختلف طرق اللحام لهذين النوعين من الشفاه اختلافًا كبيرًا:

حواف عنق اللحام:

• تتطلب تقنيات اللحام التناكبي التي تنشئ لحامات كاملة الاختراق
• تحتاج إلى إجراءات فحص أكثر صرامة لضمان سلامة اللحام
• غالبًا ما تتطلب اختبارات التصوير الإشعاعي أو الموجات فوق الصوتية للتطبيقات الحرجة
• قد تحتاج إلى معالجة حرارية بعد اللحام في التطبيقات عالية الإجهاد
• خلق اضطراب أقل في مسار التدفق بسبب الانتقال السلس

شفاه قابلة للانزلاق:

• استخدام اللحام بالشرائح على كل من الأسطح الداخلية والخارجية
• وجود متطلبات فحص أبسط للتطبيقات غير الحرجة
• قد يكون لها نقاط ضعف محتملة بسبب متطلبات اللحام المزدوج
• تتطلب بشكل عام إجراءات اختبار أقل شمولاً
• خلق قيود تدفق محتملة أو اضطراب في التدفق عند نقطة التوصيل

من خلال هذا الفهم لكيفية تركيب كل نوع من أنواع الشفاه، يمكننا الآن الانتقال إلى فحص خصائص أدائها وقوتها، والتي ترتبط مباشرةً بكيفية تأثير هذه الاختلافات في التركيب على موثوقية نظام الأنابيب على المدى الطويل.

تحليل الأداء والقوة

تحليل الأداء والقوة

والآن بعد أن استكشفنا الاختلافات في التركيب بين حواف WN وحواف الانزلاق، دعونا نفحص كيفية المقارنة بين هذين النوعين من الحواف من حيث الأداء والقوة - وهي عوامل حاسمة تحدد في النهاية مدى ملاءمتها لمختلف التطبيقات.

مقاومة الضغط ودرجة الحرارة

تُظهر حواف WN قدرات فائقة في التعامل مع الضغط ودرجة الحرارة مقارنةً بالبدائل القابلة للانزلاق. يسمح تصميم المحور المدبب لفلنجات عنق اللحام بتوزيع أفضل للضغط في جميع أنحاء الوصلة، مما يجعلها مثالية لبيئات الضغط العالي ودرجات الحرارة العالية. تمكّن ميزة التصميم هذه حواف WN من تحمل الاختلافات الشديدة في درجات الحرارة دون المساس بالسلامة الهيكلية.

وعلى النقيض من ذلك، توفر الفلنجات القابلة للانزلاق قدرات محدودة للتعامل مع الضغط. وتبلغ قوتها المحسوبة تحت الضغط الداخلي حوالي ثلثي قوة حواف عنق اللحام. هذه القوة المنخفضة تجعل الفلنجات القابلة للانزلاق أكثر ملاءمة لأنظمة الضغط المنخفض إلى المتوسط حيث لا تشكل الظروف القاسية مصدر قلق.

السلامة الهيكلية والعمر الافتراضي للإجهاد

تتفوق السلامة الهيكلية لفلنجات WN بشكل كبير على خيارات اللحام الانزلاقي بسبب تصميم اللحام التناكبي الكامل الاختراق. تخلق تقنية اللحام هذه انتقالًا سلسًا بين الأنبوب والشفة، مما يوزع الضغط بشكل متساوٍ ويقلل من نقاط الفشل المحتملة.

يتمثل أحد الاختلافات الجوهرية في عمر الكلال - فالشفاه القابلة للانزلاق لها ما يقرب من ثلث عمر الكلال لفلنجات عنق اللحام. هذا الفرق الكبير يجعل حواف WN الخيار المفضل للتطبيقات ذات التحميل الدوري أو تقلبات الضغط. ترجع السلامة الهيكلية المنخفضة للشفاه ذات الفتحات الانزلاقية في المقام الأول إلى نقاط الضعف المحتملة الناتجة عن عملية اللحام المزدوج (من الداخل والخارج)، والتي يمكن أن تؤدي إلى زيادة خطر الفشل بمرور الوقت.

خصائص التدفق والاضطراب

تقلل حواف عنق اللحام من الاضطراب والتآكل وتقييد التدفق داخل أنظمة الأنابيب. يخلق التصميم السلس والمدبب انتقالاً أكثر سلاسة لتدفق السوائل مقارنةً بالفلنجات القابلة للانزلاق. هذا الانخفاض في الاضطراب مهم بشكل خاص في التطبيقات أو الأنظمة عالية السرعة حيث يجب تقليل انخفاض الضغط إلى الحد الأدنى.

يمكن أن تؤدي الشفاه القابلة للانزلاق، مع لحامها الداخلي الغائر، إلى حدوث اضطرابات طفيفة في التدفق قد تساهم في زيادة الاضطراب. في حين أن هذا قد لا يكون مهمًا في التطبيقات منخفضة التدفق، فإنه يصبح اعتبارًا مهمًا في الأنظمة الحرجة حيث تكون كفاءة التدفق أمرًا بالغ الأهمية.

مع وضع عوامل الأداء والقوة هذه في الاعتبار، سنقوم بعد ذلك بفحص اعتبارات التكلفة بين هذين النوعين من الشفاه، حيث يجب موازنة مزايا الأداء التي تتميز بها شفاه WN مقابل استثمارها الأولي الأعلى.

اعتبارات التكلفة

اعتبارات التكلفة

والآن بعد أن قمنا بفحص الاختلافات في الأداء والقوة بين حواف WN وحواف الانزلاق، من المهم تقييم تأثيرها الاقتصادي. تمتد اعتبارات التكلفة إلى ما هو أبعد من مجرد سعر الشراء الأولي وتشمل نفقات التركيب والنفقات طويلة الأجل.

نفقات الشراء الأولية

فرق التكلفة الأولية بين أنواع الشفاه هذه كبير:

• الشفاه القابلة للانزلاق: عادة ما تكون أقل تكلفة مقدمًا بشكل عام، مما يجعلها خيارًا جذابًا للمشاريع ذات الميزانية المحدودة. يتطلب تصميمها الأبسط مواد ووقت تصنيع أقل، مما يؤدي إلى انخفاض تكاليف الشراء.

• حواف عنق اللحام: تتطلب سعرًا أوليًا أعلى نظرًا لتصميمها الأكثر تعقيدًا الذي يتميز بمحور مدبب. وتساهم المواد الإضافية ودقة التصنيع الإضافية في ارتفاع سعرها.

وفقًا للمواد المرجعية، توفر الشفاه القابلة للانزلاق استثمارًا أوليًا أكثر فعالية من حيث التكلفة، مما يجعلها جذابة بشكل خاص للتطبيقات غير الحرجة والأنظمة التي تعمل تحت ظروف ضغط أقل.

عمالة التركيب وتكاليف الوقت

تؤثر عملية التركيب بشكل كبير على نفقات المشروع الإجمالية:

• الشفاه القابلة للانزلاق:

  • أسهل وأسرع في التركيب بسبب تصميمها البسيط القابل للانزلاق
  • تتطلب لحمتين (واحدة من الداخل وواحدة من الخارج)
  • الحاجة إلى دقة أقل للمحاذاة، مما يقلل من متطلبات العمالة
  • انخفاض مستوى المهارة المطلوبة للتركيب، مما يقلل من تكاليف العمالة

• حواف عنق اللحام:

  • تتطلب المزيد من عمال اللحام المهرة للتركيب السليم
  • تحتاج إلى محاذاة دقيقة للحام التناكبي كامل الاختراق
  • استغرق المزيد من الوقت للتثبيت بشكل صحيح
  • ارتفاع تكاليف العمالة بسبب زيادة التعقيد ومتطلبات المهارة

على الرغم من أن الشفاه القابلة للانزلاق تبدو أكثر اقتصاداً أثناء التركيب، إلا أنه من الجدير بالذكر أنها تتطلب عمليتي لحام وفحص، مما قد يعوض جزئياً وفورات العمالة.

اقتصاديات الصيانة طويلة الأجل

عند النظر في التكلفة الإجمالية للملكية:

• الشفاه القابلة للانزلاق:

  • أكثر عرضة للتسرب بمرور الوقت
  • قد تتطلب صيانة واستبدال أكثر تواتراً
  • احتمالية أعلى للتوقف عن العمل في التطبيقات الصناعية
  • أقل قدرة على التحمل في البيئات الصعبة، مما قد يؤدي إلى الاستبدال المبكر

• حواف عنق اللحام:

  • متانة فائقة تقلل من تكرار الاستبدال
  • مقاومة أفضل للظروف القاسية تقلل من احتياجات الصيانة
  • انخفاض احتمال التسرب يقلل من تكاليف الإصلاح
  • يوفر العمر التشغيلي الأطول قيمة أفضل على المدى الطويل على الرغم من ارتفاع الاستثمار الأولي

بالنسبة للتطبيقات الحرجة أو الأنظمة التي تعمل في ظروف قاسية، غالبًا ما تفوق الفوائد الاقتصادية طويلة الأجل لحواف عنق اللحام تكاليفها الأولية المرتفعة.

مع وضع عوامل التكلفة هذه في الاعتبار، سنستكشف بعد ذلك التطبيقات المناسبة لكل نوع من أنواع الشفاه للمساعدة في تحديد الخيار الأفضل لمتطلبات تشغيلية محددة.

التطبيقات المناسبة لكل نوع شفة

التطبيقات المناسبة لكل نوع شفة

والآن بعد أن قمنا بتغطية اعتبارات التكلفة لأنواع الشفاه المختلفة، دعنا نستكشف التطبيقات المحددة التي يتفوق فيها كل نوع. إن فهم أي شفة هي الأنسب لحالتك الخاصة يمكن أن يؤدي إلى أداء أفضل وعمر خدمة أطول وعمليات أكثر فعالية من حيث التكلفة على المدى الطويل.

الاستخدامات المثالية لفلنجات عنق اللحام

حواف عنق اللحام هي الخيار المفضل للاستخدامات الحرجة حيث تكون السلامة والموثوقية أمرًا بالغ الأهمية:

• أنظمة الضغط العالي: نظرًا لقوتها ودعمها الكبيرين، فإن حواف عنق اللحام مثالية للتطبيقات ذات معدلات الضغط المرتفعة
• البيئات ذات درجات الحرارة العالية: يوفر تصميمها أداءً فائقًا في ظروف درجات الحرارة القصوى
• البنية التحتية لخطوط الأنابيب الحرجة: تُستخدم في خطوط النقل الرئيسية والبنية التحتية الرئيسية حيث لا يكون الفشل خيارًا مطروحًا
• أحجام الأنابيب الكبيرة: موصى به خصيصًا لأنظمة الأنابيب ذات القطر الأكبر
• التطبيقات التي تنطوي على مخاوف من الإجهاد: يعمل العنق المدبب على توزيع الضغط بشكل متساوٍ، مما يقلل من خطر الفشل عند تقاطع شفة الأنبوب

في صناعات مثل النفط والغاز والمعالجة الكيميائية وتوليد الطاقة، غالبًا ما تكون حواف عنق اللحام هي الخيار القياسي في صناعات مثل النفط والغاز والمعالجة الكيميائية وتوليد الطاقة نظرًا لقوة بنيتها وأدائها الموثوق في ظل الظروف الصعبة.

أفضل استخدامات الشفاه القابلة للانزلاق

توفر الشفاه القابلة للانزلاق فوائد عملية في السيناريوهات الأقل تطلبًا:

• تطبيقات الضغط المنخفض: مثالية للأنظمة التي تعمل بضغوط متوسطة إلى منخفضة
• الخدمات غير الحرجة: مناسبة للأنظمة المساعدة حيث تكون الصيانة العرضية مقبولة
• التطبيقات التي تتطلب التفكيك المتكرر: تصميمها يسهل تركيبها وإزالتها بسهولة
• المشاريع الحساسة من حيث التكلفة: عندما تكون قيود الميزانية هي الشاغل الرئيسي
• الأنظمة ذات الحد الأدنى من الضغط أو الاهتزاز: يفضل استخدامها في البيئات المستقرة دون ضغوط ميكانيكية كبيرة

توجد هذه الفلنجات عادةً في مرافق معالجة المياه وأنظمة التدفئة والتهوية وتكييف الهواء والأنابيب الصناعية العامة حيث تكون متطلبات الضغط ودرجة الحرارة معتدلة.

التوصيات الخاصة بالصناعة

طورت الصناعات المختلفة ممارسات قياسية لاختيار الشفة بناءً على متطلباتها الفريدة:

• صناعة النفط والغاز: عادةً ما تتبع معايير API 6A، مع تفضيل حواف عنق اللحام لرؤوس الآبار وخطوط الأنابيب ومعدات المعالجة عالية الضغط
• المعالجة الكيميائية: تتطلب اعتبارات دقيقة لتوافق المواد، وغالبًا ما تستخدم حواف عنق اللحام للمواد الخطرة
• توليد الطاقة: يستخدم حواف عنق اللحام لخطوط البخار والتطبيقات ذات درجات الحرارة العالية
• معالجة المياه: غالبًا ما تستخدم الشفاه الانزلاقية لفعاليتها من حيث التكلفة في تطبيقات الضغط المنخفض
• المأكولات والمشروبات: قد تستخدم أنواع شفة محددة تفي بالمتطلبات الصحية مع موازنة اعتبارات التكلفة

عند اختيار الشفاه، يجب على المهندسين مراعاة درجة الحرارة والضغط ونوع السائل وتوافق المواد إلى جانب معايير الصناعة واللوائح التنظيمية.

مع وضع متطلبات التطبيق في الاعتبار، سنقوم بعد ذلك بفحص اعتبارات المواد الخاصة بالفلنجات، والتي تؤثر بشكل أكبر على ملاءمتها لبيئات وظروف معينة.

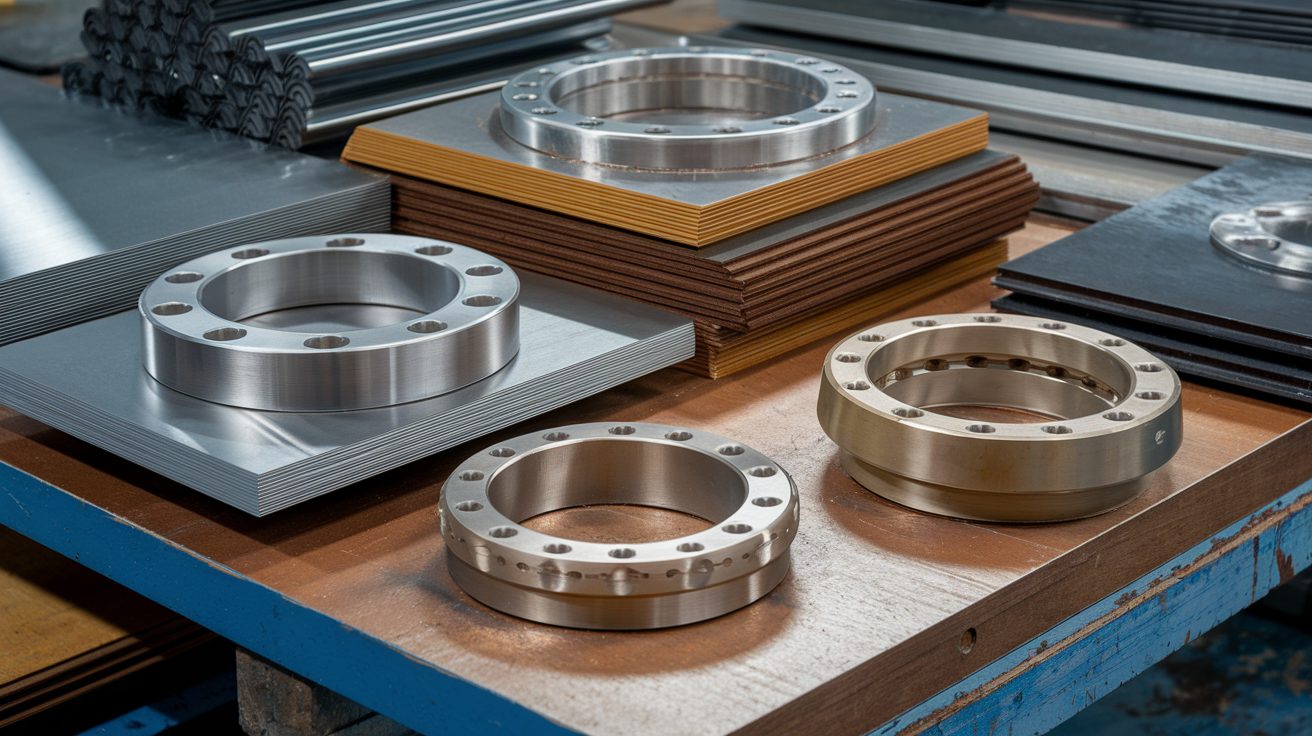

الاعتبارات المادية

الاعتبارات المادية

والآن بعد أن قمنا بتغطية التطبيقات المناسبة لكل نوع من أنواع الشفة، من الضروري فهم كيفية تأثير اختيار المواد على أداء الشفة وطول عمرها في البيئات المختلفة.

أنواع ودرجات الفولاذ المتوفرة

تلعب مواد الشفة دورًا حاسمًا في ضمان متانة ووظائف أنظمة الأنابيب. حيث يجب أن تتحمل الحرارة والضغط والاهتزازات والتآكل مع الحفاظ على مانع التسرب. تشمل العديد من المواد الشائعة ما يلي:

• الفولاذ الكربوني: المادة الأكثر انتشارًا نظرًا لقوتها وفعاليتها من حيث التكلفة. مناسبة لأنظمة الضغط المعتدل إلى العالي وتطبيقات درجات الحرارة المحيطة إلى العالية في البيئات غير المسببة للتآكل أو التآكل المعتدل. ASTM A36 هي المواصفات الشائعة للشفاه الفولاذية منخفضة الكربون.

• الفولاذ المقاوم للصدأ: يوفر مقاومة محسنة للتآكل والمتانة، مما يجعله مثاليًا للمعالجة الكيميائية والصناعات الغذائية والمشروبات. ويغطي ASTM A182 الفلنجات المصنوعة من الفولاذ المقاوم للصدأ والسبائك.

• سبائك الصلب: أنواع الموليبدينوم الموليبدينوم من الكروم على وجه الخصوص، موصى بها للبيئات ذات درجات الحرارة العالية والضغط العالي. ضروري في صناعة النفط والغاز ومصانع المعالجة الكيميائية.

• الفولاذ المقاوم للصدأ المزدوج والفولاذ المقاوم للصدأ المزدوج الفائق الازدواجية: توفر قوة فائقة ومقاومة استثنائية للتآكل، مما يجعلها مثالية للبيئات القاسية والتطبيقات عالية القوة.

• سبائك النيكل: يتميز بخصائص استثنائية في الظروف القاسية، بما في ذلك درجات الحرارة العالية والبيئات المسببة للتآكل. مناسب لمحطات الطاقة النووية والتطبيقات البحرية.

• ألومنيوم: مفضلة للتطبيقات خفيفة الوزن مثل أنظمة الري.

• حديد الدكتايل: فعالة من حيث التكلفة مع قوة إنتاجية أعلى، ومناسبة للتطبيقات غير التلامسية.

اختيار المواد بناءً على التطبيق

عند اختيار مادة الشفة المناسبة، ضع في اعتبارك هذه العوامل:

1. النوع المتوسط: تؤثر المادة المتدفقة عبر الأنابيب على توافق المواد
2. درجة الحرارة والضغط: المواد المختلفة لها مستويات تحمل مختلفة
3. الظروف البيئية: التعرض للعناصر المسببة للتآكل أو الطقس القاسي
4. متطلبات الصيانة: تتطلب بعض المواد فحصًا أكثر تواترًا
5. قيود الميزانية: توفر المواد الممتازة مثل الشفاه المطروقة قوة أعلى ولكن بتكلفة أعلى

تؤثر طرق التصنيع أيضًا على أداء المواد:

• شفاه الألواح: فعالة من حيث التكلفة ولكنها تفتقر إلى القوة وتنوع المواد
• الشفاه المصبوبة: يتم إنتاجه من المعدن المنصهر، مما يوفر مرونة بتكلفة أقل ولكن بقوة أقل
• الشفاه المزورة: صُنع عن طريق تسخين المادة وتشكيلها، مما يوفر أعلى قوة وبأسعار ممتازة

الامتثال لمعايير الصناعة

تضع العديد من المنظمات معايير تحدد التركيب الكيميائي والمواصفات الخاصة بمواد الشفة:

• ASTM: يوفر مواصفات مثل ASTM A36 للصلب منخفض الكربون و ASTM A240 للفلنجات المصنوعة من الفولاذ المقاوم للصدأ والسبائك
• AWWA: يضع معايير لتطبيقات أعمال المياه
• ANSI/ASME: يحدد تصنيفات الضغط ودرجة الحرارة من خلال معايير مثل ASME B16.5، بأبعاد ثابتة عبر فئات الضغط

تشمل معايير الأبعاد للشفاه المعدنية وأنماط ثقوب البراغي ما يلي:

• ASME B16.1 للحديد الزهر ASME B16.1
• ASME B16.5 لفئات الصلب المختلفة
• معيار ASME B16.47 للشفاه الأكبر حجمًا
• MSS SP-44 لحواف خطوط الأنابيب الفولاذية الأصغر حجمًا

تحدد قيود المواد أن الفلنجات يجب أن تكون مصبوبات أو مطروقات أو ألواح، مع مواد تثبيت مطابقة لمعايير ASME B16.5. بالنسبة لكل من الفلنجات WN والفلنجات القابلة للانزلاق، فإن ضمان الامتثال لهذه المعايير ضروري للسلامة والأداء وقابلية التبادل عبر الأنظمة.

عند الاختيار بين الشفاه ذات العنق الملولب والفلنجات ذات الفتحات الانزلاقية، يعتمد القرار في النهاية على متطلبات التطبيق الخاصة بك. توفر حواف عنق اللحام قوة فائقة - حوالي ثلث عمر إجهاد أكبر بحوالي الثلث وقوة أكبر تحت الضغط بمقدار 501 تيرابايت 3 تيرابايت مقارنةً بحواف الانزلاق - مما يجعلها مثالية لأنظمة الضغط العالي ودرجات الحرارة العالية في الصناعات الحرجة مثل البتروكيماويات وتوليد الطاقة. ويضمن تصميمها المدبب واللحامات التناكبية كاملة الاختراق توزيعًا ممتازًا للضغط والحد الأدنى من تقييد التدفق، على الرغم من أنها تتطلب تركيبًا أكثر مهارة واستثمارًا أوليًا أعلى.

توفر الشفاه القابلة للانزلاق، رغم أنها أقل قوة، حلولاً فعالة من حيث التكلفة لأنظمة الضغط المنخفض إلى المتوسط في التطبيقات غير الحرجة مثل معالجة المياه والتدفئة والتهوية وتكييف الهواء. إن عملية تركيبها الأبسط وتكاليفها الأولية المنخفضة تجعلها جذابة للمشاريع التي تكون فيها قيود الميزانية كبيرة. قبل إجراء اختيارك، قم بتقييم متطلبات الضغط ودرجة الحرارة لنظامك بعناية، واعتبارات المواد، وقدرات التركيب، واحتياجات الصيانة طويلة الأجل. سيوازن الاختيار الصحيح بين متطلبات الأداء وقيود الميزانية، مما يضمن تشغيل نظام الأنابيب الخاص بك بأمان وكفاءة لسنوات قادمة.
