مرفق نصف القطر الطويل مقابل نصف القطر القصير: أيهما أفضل؟

أبرز الملامح الرئيسية

ما هو كوع نصف القطر الطويل وأين يستخدم عادةً؟

الكوع ذو نصف القطر الطويل هو عبارة عن تركيبات أنابيب تتميز بنصف قطر انحناء أكبر، عادةً ما يكون قطره 1.5 مرة قطر الأنبوب. وهي تستخدم عادةً في تطبيقات السباكة والتطبيقات الصناعية حيث يكون التدفق السلس وتقليل الاضطراب ضروريين، مما يساعد على تقليل انخفاض الضغط في أنظمة نقل السوائل.

• تضمن الأكواع ذات نصف القطر الطويل حركة أكثر سلاسة للسوائل بأقل قدر من الاضطرابات، مما يجعلها مثالية لخطوط الأنابيب ذات الضغط العالي ومعدل التدفق العالي.
• الأكواع ذات نصف القطر القصير مدمجة مع انحناءة أكثر إحكامًا، وهي مثالية للمناطق الضيقة وخطوط الأنابيب منخفضة السرعة التي لها قيود على الخلوص.
• مكونات أساسية في أنظمة الأنابيب، تُستخدم هذه الأكواع على نطاق واسع في تطبيقات الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ.
• يعتمد الاختيار بين مرفقي نصف القطر الطويل (LR) ونصف القطر القصير (SR) على عوامل مثل قطر الأنبوب وسُمك الجدار وديناميكيات النظام.
• تستخدم الصناعات الأسترالية كلا النوعين لتلبية الاحتياجات التشغيلية المتنوعة والمواصفات القياسية.

مقدمة

في أنظمة الأنابيب، يكون الاختيار بين مرفقي نصف القطر الطويل ونصف القطر القصير مهمًا جدًا. تساعد هذه التجهيزات على تغيير اتجاه تدفق السوائل. كما أنها تساعد على تقليل الاضطراب وتوفير الطاقة.

تعمل الأكواع ذات نصف القطر الطويل بشكل جيد في خطوط الأنابيب ذات معدل التدفق العالي. يحافظ نصف القطر الأكبر فيها على انخفاض الضغط عند تدفق السوائل بسرعة. يمكن أن يساعد ذلك على القيام بعمل جيد في خطوط الأنابيب الطويلة أو الكبيرة.

من ناحية أخرى، تكون الأكواع ذات نصف القطر القصير جيدة عندما تكون لديك مناطق ضيقة أو لا توجد مساحة كبيرة لتناسب كل شيء. ولكنها قد تسبب مقاومة أكبر لتدفق السوائل. ويمكن أن يؤدي ذلك إلى فقدان المزيد من الطاقة عند مقارنتها بنوع نصف القطر الطويل.

من المهم معرفة هذه الاختلافات في نصف القطر. وهذا يساعدك على اختيار التركيبات المناسبة لخطوط الأنابيب الخاصة بك بناءً على المهمة التي تحتاج إلى القيام بها.

فهم مرفقي نصف القطر الطويل ونصف القطر القصير

تساعد الأكواع ذات نصف القطر الطويل والأكواع ذات نصف القطر القصير على تغيير الطريقة التي يسير بها السائل في الأنابيب. يحتوي النوع ذو نصف القطر الطويل على نصف قطر انحناء أكبر. وهذا يتيح للسائل التحرك بسلاسة أكبر ويقل الاضطراب. يتناسب كوع نصف القطر القصير بشكل جيد في المناطق الضيقة لأنه صغير. ولكن، يمكن أن يؤدي ذلك إلى فقدان المزيد من الطاقة، خاصة في خطوط الأنابيب ذات معدل التدفق العالي. عندما تعرف عن هذين النوعين، يمكنك اختيار النوع المناسب لقطر أنبوبك وما يحتاجه نظامك.

الاختلافات الرئيسية في التصميم بين مرفقي نصف القطر الطويل ونصف القطر القصير

تلعب تغييرات التصميم بين مرفقي نصف القطر الطويل ونصف القطر القصير دورًا كبيرًا في كيفية عملهما في الأنابيب. الأكواع ذات نصف القطر الطويل لها نصف قطر انحناء أكبر. وعادة ما يكون نصف قطر الانحناء هذا حوالي 1.5 ضعف حجم الأنبوب الاسمي. وبسبب هذا، يكون تدفق السائل أكثر سلاسة. ويقل الاضطراب في الأنابيب.

من ناحية أخرى، تتميز الأكواع ذات نصف القطر القصير بنصف قطر انحناء أصغر وأضيق. وهي تعمل بشكل جيد عندما لا توجد مساحة كبيرة. يمكن أن يقلل هذا التصميم من فقدان الطاقة. ولكن، في خطوط الأنابيب ذات معدل التدفق العالي، يمكن أن يتسبب في انخفاض الضغط أكثر.

من المهم معرفة هذه الاختلافات. فهي تساعدك على اختيار الكوع المناسب للمهمة. وبهذه الطريقة، تحصل على أفضل أداء في أعمال الأنابيب الخاصة بك.

كيفية تأثير نصف القطر على ديناميكيات التدفق في أنظمة الأنابيب

عندما يتعلق الأمر بالأنابيب، فإن نصف القطر مهم جداً لكيفية عمل تدفق السوائل. ويساعد نصف قطر الانحناء الأكبر، كما هو الحال في الأكواع ذات نصف القطر الطويل، السائل على تغيير اتجاهه بطريقة أكثر سلاسة. وهذا يجعل المنعطفات في خطوط الأنابيب أسهل ويقلل من الاضطراب وفقدان الطاقة. إنه جيد حقًا لخطوط الأنابيب ذات معدل التدفق العالي حيث تريد الحفاظ على اتجاه تدفق السائل بأكبر قدر ممكن من الكفاءة. ومن ناحية أخرى، تتسبب الأكواع ذات نصف القطر القصير في تغيير أسرع في السرعة. وهذا يمكن أن يؤدي إلى انخفاض ضغط أعلى ومزيد من المشاكل في كيفية تدفق السائل. إن معرفة هذه الأشياء حول نصف قطر الانحناء هو المفتاح لجعل خطوط الأنابيب الخاصة بك تعمل بشكل جيد، والتعامل مع تدفق السوائل بشكل صحيح، والابتعاد عن المشاكل.

التطبيقات والأداء في الصناعات الأسترالية

أصبحت الأكواع ذات نصف القطر الطويل مهمة الآن في العديد من الصناعات الأسترالية. سوف تراها كثيرًا حيثما يكون هناك تدفق عالٍ للسوائل وعندما يكون توفير الطاقة أمرًا أساسيًا. وغالبًا ما تستخدم في النفط والغاز والتعدين ومعالجة المياه. في هذه الوظائف، تساعد الأنابيب الفولاذية غير الملحومة في التحكم في اتجاه تدفق السوائل في نظام الأنابيب. وبفضل نصف قطر الانحناء الأكبر، تساعد هذه الأكواع على تقليل الاضطراب وفقدان الطاقة في النظام. وهذا يجعلها جيدة للمناطق الضيقة حيث تمثل المساحة مشكلة. عندما يجب أن يتعامل النظام مع الضغط العالي، فإن التفاوتات في الأبعاد في كوع نصف القطر الطويل تساعد في الحفاظ على عمل الأشياء بشكل جيد. بغض النظر عن حجم الأنبوب، يمكنك الاعتماد على هذه الأكواع للحصول على نتائج جيدة.

الاستخدامات الشائعة لمرفقي نصف القطر الطويل

تستخدم العديد من الصناعات أكواع نصف قطرها طويل للمساعدة في تحسين تدفق السوائل في أنابيبها. يمكنك أن تجدها مستخدمة غالبًا في خطوط الأنابيب ذات معدل التدفق العالي، كما هو الحال في محطات معالجة المياه أو الأماكن التي تعالج المواد الكيميائية. تساعد هذه الأكواع ذات نصف القطر الطويل على تغيير الاتجاه بسلاسة أكبر في خطوط الأنابيب. وهذا يعني تقليل الاضطراب وفقدان الطاقة، مما يساعد كل شيء على العمل بشكل أفضل.

في الأماكن التي يوجد بها ضغط عالٍ ودرجة حرارة عالية، فإن الكوع ذو نصف القطر الطويل هو الخيار الأفضل. فهو يعطي المزيد من القوة ويحافظ على شكله وحجمه بشكل أفضل من الكوع ذي نصف القطر القصير. وهذا يجعل الأكواع ذات نصف القطر الطويل مناسبة بشكل جيد للأعمال المهمة في الأماكن الصناعية الكبيرة، خاصةً عندما يكون وجود تفاوتات الأبعاد الصحيحة أمرًا مهمًا حقًا.

متى تختار مرفقي نصف القطر القصير على نصف القطر الطويل

يعد اختيار أكواع نصف القطر القصيرة أمرًا مهمًا عندما لا يكون هناك مساحة كبيرة في نظام الأنابيب. تعمل هذه التركيبات بشكل جيد لتغيير الاتجاه في خطوط الأنابيب، خاصةً عندما تكون المساحة ضيقة وتحتاج إلى مرونة لتناسب الأنابيب. على سبيل المثال، يمكنك استخدامها في خطوط الأنابيب التي تعمل بسرعة منخفضة. يساعد تصميم نصف القطر القصير على بقاء التصميم أنيقًا، بالإضافة إلى توفير المساحة.

في الأنابيب ذات الضغط المنخفض أو الأنظمة التي لا يكون فيها معدل التدفق مرتفعًا، يمكن أن تساعد التجهيزات ذات نصف القطر القصير في وقف فقدان الطاقة الزائد. كما أنها توجه اتجاه تدفق المائع بشكل جيد. لن يكون هناك الكثير من الاضطرابات، وبالتالي يظل تدفق المائع ثابتًا. هذا هو السبب في أن هذه الأكواع جيدة لأنظمة الأنابيب وتعمل بشكل أفضل عندما تكون هناك حاجة لتغيير حاد في الاتجاه في الأماكن الضيقة.

الخاتمة

في عالم الأنابيب، لكل من مرفقي نصف القطر الطويل ونصف القطر القصير استخداماتهما الخاصة. يمكن أن يساعد اختيار الكوع المناسب على تدفق السوائل بشكل أفضل والتأكد من أن الأنابيب تعمل بالضغط المناسب والمساحة المناسبة التي لديك. الأكواع ذات نصف القطر الطويل جيدة لخطوط الأنابيب حيث يوجد معدل تدفق مرتفع. وتتناسب الأكواع ذات نصف القطر القصير بشكل جيد في المناطق الضيقة حيث تحتاج إلى توفير المساحة. إذا كنت على دراية بكيفية بناء هذه الأكواع المختلفة وكيفية عملها، يمكنك جعل نظام الأنابيب الخاص بك يعمل بشكل أفضل. ويساعد ذلك أيضًا على تقليل فقد الطاقة في العديد من أنواع أماكن العمل والإعدادات.

ما هو المرفق ذو نصف القطر الطويل؟

الكوع ذو نصف القطر الطويل هو تركيب أنبوب يستخدم لجعل تدفق المائع يتحول في اتجاه جديد. يبلغ نصف قطر هذه التجهيزات على الأقل مرة ونصف قطر الأنبوب. وبهذه الطريقة، يساعد الكوع ذو نصف القطر الطويل على تقليل الاضطراب ويحافظ على انخفاض الضغط. يستخدمه العديد من الأشخاص في أنظمة الأنابيب المختلفة بسبب هذه الميزات الجيدة.

مواصفات أكواع نصف القطر الطويل

تحتوي الأكواع ذات نصف القطر الطويل على نصف قطر انحناء يبلغ حوالي 1.5 ضعف حجم الأنبوب. وهذا يؤثر على كيفية تحرك السائل عبر الأنبوب. يمكن تصنيع هذه التجهيزات من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني أو سبائك الفولاذ. وهي تتبع معايير للتحكم في تفاوتات الأبعاد. وهذا يساعد على إبقاء الاضطراب منخفضاً ويقلل من فقدان الطاقة. إن القطر الخارجي للأنبوب وسُمك الجدار كلاهما عاملان كبيران يجب أن تنظر إليهما عند تركيبها، خاصةً بالنسبة لخطوط الأنابيب ذات الضغط العالي أو التدفق العالي. وهذا يتيح للتجهيزات العمل بشكل جيد في العديد من الاستخدامات.

أنواع أكواع نصف القطر الطويل

هناك أنواع عديدة من الأكواع ذات نصف القطر الطويل لتناسب ما يحتاجه نظام الأنابيب. الأكواع القياسية ذات نصف القطر الطويل لها نصف قطر انحناء أكبر. وهذا يساعد على تدفق السائل بشكل أفضل ويساعد على تقليل فقد الطاقة. تسمى بعض الأكواع ذات نصف القطر الطويل أكواع نصف القطر الطويل المخفضة. ويمكنها توصيل أنابيب بأقطار اسمية مختلفة، لذا فهي جيدة عندما يتغير حجم التركيب. الأكواع ذات نصف القطر الطويل الملولبة هي نوع آخر. فهي تجعل من السهل توصيل الأنابيب في المساحات الضيقة أو الصغيرة، وتحافظ على ثبات التركيبات. تحافظ هذه القوة على ثبات الأنابيب. يتم تصنيع كل كوع بنصف قطر طويل لاستخدام معين، حتى يتمكن الأشخاص من العثور على ما يناسب نظامهم.

تطبيقات مرفقي نصف القطر الطويل

هناك حاجة إلى أكواع نصف قطر طويلة في العديد من إعدادات الأنابيب. غالبًا ما تراها مستخدمة في خطوط الأنابيب ذات معدل التدفق العالي وفي الأماكن التي تريد فيها اضطرابًا أقل. تساعد هذه التركيبات على تدفق السوائل حول الانحناءات بسلاسة وسرعة. وهذا يجعلها جيدة لصناعة النفط والغاز والمصانع الكيميائية ومعالجة المياه. شكلها له نصف قطر انحناء أكبر. وهذا يعمل بشكل جيد في خطوط الأنابيب التي تتعامل مع الضغط العالي أو الحرارة العالية. كما أن الأكواع ذات نصف القطر الطويل يمكن أن تكون ذات فائدة كبيرة في المناطق الضيقة حيث لا يوجد لديك مساحة كبيرة.

المزايا الرئيسية للمرافق ذات نصف القطر الطويل

توفر أكواع نصف القطر الطويلة الكثير من المرونة، مما يجعلها مفيدة جدًا في خطوط الأنابيب ذات معدل التدفق العالي. تساعد هذه التجهيزات على تقليل الاضطراب وفقدان الطاقة. وذلك لأنها تعطي تدفقًا أكثر سلاسة للسوائل من خلال جعل تغيير الاتجاه أقل حدة. يتيح نصف قطر الانحناء الأكبر لها ملاءمة العديد من أحجام خطوط الأنابيب المختلفة. وهذا يجعلها اختيارًا جيدًا لأعمال الضغط العالي. وبالإضافة إلى ذلك، عندما تكون مصنوعة من الفولاذ الكربوني أو سبائك الفولاذ، عادةً ما يكون سمك جدارها أكثر سمكًا. هذه التفاصيل تساعدها على الاستمرار لفترة أطول والعمل بشكل جيد، حتى عندما تصبح الظروف في خطوط الأنابيب صعبة.

نصائح التركيب والصيانة

لتركيب أكواع نصف القطر الطويلة بالطريقة الصحيحة، عليك أن تراقب كل خطوة. من المهم مطابقة الكوع مع قطر الأنبوب. هذا يساعد على تقليل الاضطراب ويحافظ على انخفاض فقدان الطاقة. هناك حاجة أيضًا إلى العناية المنتظمة. وهذا يعني البحث عن التسريبات، والتحقق من سُمك الجدار، والتأكد من أن الكوع والتجهيزات الأخرى محكمة. يجب مراقبة نقاط الضغط، خاصة عندما يكون هناك الكثير من الضغط.

عندما تتبع معايير ASME، فإنك تساعد في إيقاف المشاكل في كل من خطوط الأنابيب البطيئة والسريعة. قم بإجراء الفحوصات مراراً وتكراراً. سيساعدك القيام بذلك على أن تدوم أكواعك ذات نصف القطر الطويل لفترة أطول. كما أنه سيحافظ على عمل نظامك بشكل جيد.

أنواع تصغير المرفق المخفض

هناك أنواع مختلفة من الأكواع المختزلة التي تساعد على توصيل الأنابيب ذات الأحجام المختلفة في نظام الأنابيب. النوعان الرئيسيان هما الأكواع المختزلة متحدة المركز والأكواع المختزلة غير المركزية. تحافظ الأكواع المختزلة متحدة المركز على خط الوسط متساويًا، مما يساعد على تدفق السوائل بسلاسة في نظام الأنابيب. أما الأكواع المختزلة اللامركزية فلها جانب واحد مسطح بحيث تصطف بشكل صحيح ولا تعيق حركة السائل. كل من هذين المرفقين مهمان في نظام الأنابيب، ويمكنك اختيار المرفق المناسب بناءً على ما تحتاجه لأعمال الأنابيب الخاصة بك.

ميزات تصغير المرفقين

الأكواع المخفضة هي تركيبات خاصة تستخدم في أنظمة الأنابيب عندما تحتاج إلى تغيير القطر. لها نصف قطر انحناء أكبر، مما يساعد على تدفق السائل بشكل أفضل. يحافظ هذا الشكل على انخفاض الاضطراب ويقلل من فقدان الطاقة. ستجد هذه الأكواع المختزلة مصنوعة من مواد مثل سبائك الصلب والفولاذ الكربوني. تعمل هذه التجهيزات بشكل جيد في الأماكن التي يوجد بها ضغط مرتفع أو درجة حرارة عالية. إن بنيتها القوية تجعلها اختيارًا جيدًا عندما يكون لديك عمل شاق وتحتاج إلى نتائج موثوقة. ويستخدمها الناس في الأنابيب عندما تكون المساحة ضيقة، لذا فهي جيدة للعديد من التجهيزات.

مواصفات مادة الكوع الصلب

مواصفات المواد لمرفقي الفولاذ مهمة جدًا لمدى جودة عملها في الأنابيب. الأنواع الشائعة هي الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ. ولكل منها ميزاته الخاصة التي تجعله مناسبًا لوظائف معينة. تتمتع أكواع الفولاذ الكربوني بقوة جيدة وتدوم لفترة طويلة. الأكواع المصنوعة من الفولاذ المقاوم للصدأ هي الأفضل عندما تحتاج إلى إيقاف الصدأ. أكواع الفولاذ السبائكي تتحمل الحرارة العالية جدًا والضغط القوي بشكل جيد. عندما تعرف المادة المناسبة، يمكنك اختيار الكوع الذي يناسب مشروعك. سيساعد ذلك على توفير تدفق أفضل للسوائل واستخدام طاقة أقل بمرور الوقت.

تصنيف الأصناف

تعتمد الطريقة التي يصنف بها الناس الأنواع المختلفة من الأكواع على كيفية صنعها ومكان عملها بشكل أفضل. الأكواع ذات نصف القطر الطويل لها نصف قطر انحناء يبلغ حوالي 1.5 ضعف حجم الأنبوب الاسمي. وهي جيدة عندما تحتاج إلى تدفق أفضل للسوائل وأقل اضطرابًا. ومن ناحية أخرى، فإن أكواع نصف القطر القصيرة لها نصف قطر أضيق بكثير. ستراها تستخدم عندما لا توجد مساحة كبيرة وعندما يحتاج التصميم إلى أن يكون مرنًا.

المادة مهمة أيضًا. يمكن تصنيع هذه الأكواع من الفولاذ الكربوني أو سبائك الفولاذ أو الفولاذ المقاوم للصدأ. عند اختيار النوع المناسب، ينظر المهندسون في كيفية الحصول على أفضل النتائج مع الحفاظ على التفاوتات الصارمة للأبعاد وحجم الأنبوب المناسب. وبهذه الطريقة، تعمل الأكواع بشكل أفضل في العديد من المواقف.

ما هو نصف قطر الانحناء؟

نصف قطر الانحناء هو المسافة من منتصف منحنى كوع الأنبوب إلى الخط المركزي لذلك الأنبوب. وهذا أمر مهم في الأنابيب لأنه يؤثر على كيفية تحرك السائل أو الغاز، ومقدار انخفاض الضغط، ومدى جودة عمل النظام بشكل عام. يمكن أن تساعدك معرفة نصف القطر في اختيار نوع الكوع المناسب لاحتياجاتك.

المتطلبات الفنية لمرفق نصف القطر الطويل

تحدد مواصفات الأكواع ذات نصف القطر الطويل بعض الاحتياجات الفنية الرئيسية. فهي تتبع معايير معينة، مثل ASME B16.9. وهذا يغطي أشياء مثل مدى سماكة الجدران والحدود الدقيقة للشكل أو الحجم، والتي تسمى تفاوتات الأبعاد. يستخدم انحناء أو انحناء هذه الأكواع نصف قطر انحناء محدد. يتيح ذلك تدفق السوائل بشكل جيد عبر الأنبوب ويساعد على تقليل فقد الطاقة. يمكن أن تستخدم الأكواع مواد مثل الفولاذ الكربوني أو سبائك الفولاذ أو الفولاذ المقاوم للصدأ. يجب أن تحقق كل مادة من هذه المواد أهدافًا معينة لما صُنعت منه ومدى قوتها لأن بعض الوظائف تحتاج إلى التعامل مع الكثير من الضغط في الأنابيب. يساعد التأكد من استيفاء هذه المعايير على ملاءمة جميع الأجزاء معًا بشكل جيد. كما أنها تعمل مع العديد من أحجام الأنابيب وتساعد في الحفاظ على قوة الإعداد بأكمله لفترة طويلة.

أبعاد مرفق نصف القطر الطويل

تأتي أكواع نصف القطر الطويلة بأحجام عديدة لتناسب العديد من أنظمة الأنابيب. معظم هذه الأكواع مصنوعة بأحجام أنابيب اسمية (NPS) تتراوح من 1 بوصة إلى 48 بوصة. عادةً ما يكون نصف قطر الانحناء لكل مرفق 1.5 ضعف قطر المرفق. يساعد هذا التصميم على تقليل الاضطراب وفقدان الطاقة. كما أنه يساعد على الحفاظ على تدفق السائل أو الغاز يعمل بأفضل طريقة. يراقب صانعو هذه الأكواع عن كثب تفاوتات الأبعاد ويتبعون قواعد الجمعية الأمريكية للمهندسين والميكانيكيين. وهذا يضمن أن جميع التركيبات والأنابيب الفولاذية غير الملحومة والأجزاء الأخرى يمكن أن تتلاءم معًا بشكل جيد في نظامك.

مرفق نصف القطر الطويل مقابل نصف القطر القصير

عندما تنظر إلى نوعي المرفقين، يمكنك أن ترى بعض الاختلافات الكبيرة في كيفية عملهما وأين يمكنك استخدامهما. عادةً ما يكون لمرفقي نصف القطر الطويل نصف قطر انحناء يبلغ 1.5 ضعف حجم الأنبوب الاسمي. وهذا يساعد على تدفق السائل بسلاسة أكبر عبر الأنبوب. يمكن أن يقلل من الاضطراب ويقلل من فقدان الطاقة لأن التغيير في الاتجاه يكون أكثر لطفًا. ومن ناحية أخرى، تكون الأكواع ذات نصف القطر القصير أصغر. وغالبًا ما يكون نصف قطرها أضعاف الحجم الاسمي، لذا فهي تتناسب بشكل جيد في المناطق الضيقة. ولكنها قد تسبب أيضاً مقاومة تدفق أكبر. يمكن أن تساعدك هذه الأشياء في تحديد ما إذا كنت تريد استخدام تركيبات نصف القطر الطويل أو نصف القطر القصير، اعتمادًا على احتياجات الأنبوب والمساحة المتوفرة لديك. يجب أن يكون حجم الأنبوب ونصف قطر الانحناء وكيفية تأثير التركيبات على تدفق السوائل جزءًا من اختيارك.

ما الفرق بين نصف القطر الطويل والقصير 90؟

الشيء الرئيسي الذي يفرق بين مرفقي نصف القطر الطويل ونصف القطر القصير بزاوية 90 درجة هو طريقة انحنائهما. الأكواع ذات نصف القطر الطويل (LR) لها مسافة من المركز إلى النهاية تساوي 1.5 ضعف قطر الأنبوب. أما الأكواع ذات نصف القطر القصير، والتي تأتي بدرجات مختلفة، فلها مسافة تطابق قطر الأنبوب، وهو ما يمكن أن يكون مهمًا في المواقف التي تكون فيها المساحة هي المشكلة الرئيسية. هذا يغير من مدى تحرك التدفق عبر الأنبوب وكذلك مقدار المساحة التي تحتاجها لإعداده.

لماذا نستخدم مرفق نصف القطر الطويل؟

غالبًا ما تستخدم الأكواع ذات نصف القطر الطويل في أنظمة الأنابيب. فهي تساعد على تقليل فقدان الضغط وتقليل الاضطراب في الأنابيب. وبفضل المنحنى الأملس، تساعد هذه الأكواع أيضًا على بقاء التدفق ثابتًا. وهذا يعني تقليل التآكل والتآكل بمرور الوقت. لذا، فهي خيار جيد لأي إعداد تريد فيه معدلات تدفق عالية ويجب أن تدوم الأنابيب لفترة طويلة، حتى في تخطيطات الأنابيب المعقدة.

ما الفرق بين مرفق 1d و1.5 D؟

الفرق الرئيسي بين الكوع 1D والكوع 1.5D هو حجم المنحنى الخاص بهما. الكوع 1D له نصف قطر يساوي قطر الأنبوب. الكوع 1.5D له نصف قطر يساوي مرة ونصف القطر. هذا يغير كيفية عمل الأنبوب ومقدار المساحة التي تحتاجها عند إعداده. نصف القطر وقطر الأنبوب مهمان في هذا الاختيار.

ما هي نسبة نصف قطر المرفق؟

نسبة نصف قطر الكوع تعني كيفية مقارنة نصف قطر خط الوسط للكوع بقطر الأنبوب. هذه النسبة مهمة لطريقة تدفق الأشياء في الأنابيب ويمكن أن تؤثر على انخفاض الضغط. فهي تساعد على التأكد من أن النظام يعمل بشكل جيد ويطابق ما تحتاجه بناءً على التصميم. يلعب قطر الأنبوب ونصف قطره دورًا كبيرًا في كيفية عمل الأنابيب.

ما هي معادلة نصف القطر الطويل ونصف القطر القصير للمرفق؟

تعتمد طريقة حساب نصف القطر لمرفقي نصف القطر الطويل ونصف القطر القصير على ما تحتاجه لكل منهما. بالنسبة لمعظم المهام، فإن كوع نصف القطر الطويل له نصف قطر نصف قطر نصف قطره المركزي يساوي 1.5 ضعف قطر الأنبوب. يسمي الناس هذا 1.5D. كوع نصف القطر القصير له نصف قطر يساوي قطر الأنبوب، أو 1D. يتيح لك هذا معرفة ما يجب استخدامه عندما تريد طول الأنبوب أو انحناءه ليناسب مشروعك.

التركيب الكيميائي (%) من ASTM A420

يوضح معيار ASTM A420 العناصر التي يجب أن تكون في تجهيزات الفولاذ الكربوني وسبائك الفولاذ. تستخدم هذه التجهيزات في الغالب عندما تكون درجة الحرارة منخفضة. يصل الكربون فيها إلى 0.15%. المنجنيز من 0.60% إلى 1.20%. يوجد فوسفور وكبريت، لا يزيد كل منهما عن 0.04%. كما يمكن أن توجد أشياء أخرى مثل النيكل والكروم والموليبدينوم في سبائك الصلب، بناءً على نوعه. يساعد هذا المزيج تجهيزات الفولاذ الكربوني وسبائك الفولاذ على العمل بشكل جيد في أماكن مختلفة ويضمن الحفاظ على قوة جيدة.

الخواص الميكانيكية ل ASTM A420

تُصنع تجهيزات ASTM A420، مثل أكواع نصف القطر الطويل، من الفولاذ الكربوني. تتميز هذه التجهيزات بقابلية لحام جيدة وتوفر قوة معتدلة. تتراوح قوة شدها من 60 إلى 90 كيلو باسكال. وهذا يعطيها القدرة على العمل بشكل جيد تحت ظروف الضغط المختلفة. تتراوح الاستطالة عادةً بين 20% و30%. وهذا يوضح لنا أنها تتمتع بليونة جيدة، ويمكن أن تنحني دون أن تنكسر بسهولة. تحافظ المادة على شكلها وقوتها حتى في درجات الحرارة العالية. ولهذا السبب، يمكنك استخدامها للأنابيب التي تواجه حرارة زائدة، بما في ذلك تجهيزات ASTM/ ASME A234 WPB. كما تفي التجهيزات أيضًا بتفاوتات الأبعاد الضيقة، لذا فهي تتناسب جيدًا مع معظم أنظمة الأنابيب بنصف القطر الصحيح في كل مرة.

ما هي أكواع الأنابيب؟

تعتبر أكواع الأنابيب من التجهيزات المهمة التي تحتاجها عندما تريد تغيير اتجاه نظام الأنابيب. هناك أنواع عديدة من هذه الأكواع. يمكنك العثور عليها بزوايا مختلفة وأيضاً بنصف قطر طويل أو قصير. وهذا يجعل من السهل الحفاظ على التدفق في الأنبوب يتحرك بشكل جيد. باستخدام هذه التجهيزات، يمكنك أيضًا المساعدة في تقليل الاضطراب وتقليل فقدان الضغط في الأنابيب.

تصنيف أكواع الأنابيب الفولاذية

يمكن تجميع أكواع الأنابيب الفولاذية بعدة طرق. غالبًا ما يصنفها الناس حسب مدى تغييرها للاتجاه، وطولها، وكيفية اتصالها بالأنابيب الأخرى. أكثر الأكواع شيوعًا هي الأكواع بزاوية 90 درجة و45 درجة و180 درجة. ستجد كلاً من المرفقين بنصف القطر الطويل ونصف القطر القصير. وهناك أيضاً نوعان حسب طريقة صنعها: غير ملحومة وغير ملحومة. يمكن أن يغير هذا الاختيار من سلوك الكوع عند استخدامه في أعمال الضغط العالي أو درجات الحرارة العالية. ما يصنع منه الكوع مهم أيضًا. تتوفر أكواع الأنابيب الفولاذية في الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الفولاذ. هذا مهم لأنه يساعدها على العمل بشكل جيد في أنظمة الأنابيب المختلفة. يساعدك حجم نصف القطر على معرفة أيهما يناسب احتياجاتك بشكل أفضل.

أنواع المرفقين بناءً على زاوية الاتجاه

يتم تصنيف الأكواع حسب مدى تغييرها لاتجاه تدفق المائع. وأكثرها شيوعاً هي الأكواع بزاوية 90 درجة و45 درجة. يتم استخدام الكوع بزاوية 90 درجة عندما تريد انعطافاً حاداً في تدفق السائل. وهذا يجعله جيدًا جدًا للأماكن التي تكون فيها الأنابيب ضيقة ولا توجد مساحة كبيرة. ومن ناحية أخرى، يتم استخدام الكوع بزاوية 45 درجة لإعطاء انحناء أكثر سلاسة. فهو يساعد على تقليل الاضطراب ويوقف فقدان الطاقة في خطوط الأنابيب حيث لا يكون تدفق المائع سريعًا جدًا.

وتتوفر هذه الأكواع في مواد مختلفة مثل الفولاذ المقاوم للصدأ والفولاذ الكربوني والشفاه المصنوعة من سبائك الصلب. يمكنك اختيار المناسب لاحتياجاتك بناءً على سمك الجدار وحجم الأنبوب الاسمي. وهذا يساعد على التأكد من عمل المرفقين بشكل جيد في معظم أنظمة الأنابيب، بغض النظر عن تدفق السوائل أو حجم الأنبوب.

ما هو مرفق 5D 5D؟

الكوع 5D هو نوع من تركيبات الأنابيب. له منحنى نصف قطره خمسة أضعاف قطر الأنبوب. وهذا يساعد على تقليل فقدان الضغط والاضطراب. وهو جيد للأماكن في أنظمة الأنابيب حيث تحتاج إلى تغييرات سلسة في التدفق. يستخدم هذا التصميم غالباً عندما تريد أن تكون الحركة داخل الأنبوب متساوية وثابتة.

أنواع الأكواع بناءً على الطول ونصف القطر

يتم تصنيف الأكواع بشكل أساسي كنوع قصير نصف القطر (SR) أو طويل نصف القطر (LR). ويعتمد ذلك على طول الكوع ونصف قطر الانحناء. يحتوي كوع SR على نصف قطر انحناء يماثل حجم الأنبوب الاسمي. وهو يعمل بشكل أفضل في المناطق الضيقة أو عندما يكون الضغط منخفضًا.

كوع LR له نصف قطر انحناء أكبر. وهذا يساوي مرة ونصف حجم الأنبوب. يجعل تدفق السائل أفضل ويقلل من الاضطراب. يستخدمون كوع LR لخطوط الأنابيب ذات معدل التدفق العالي أو في الأماكن ذات درجة الحرارة العالية. إنه خيار جيد عندما تحتاج إلى تدفق سلس للسوائل في خطوط الأنابيب.

مرفق نصف القطر الطويل مقابل مرفق نصف القطر القصير

يعتمد الاختيار بين كوع نصف القطر الطويل وكوع نصف القطر القصير على ما تحتاجه للمهمة. عندما تستخدم كوع نصف قطر طويل مع نصف قطر انحناء أكبر، فإنك تحصل على تدفق أكثر سلاسة للسوائل في الأنبوب. وهذا يساعد على تقليل الاضطراب وفقدان الطاقة. وهذا هو السبب في أن أكواع نصف القطر الطويلة هي الأفضل لخطوط الأنابيب ذات معدل التدفق العالي. ومن ناحية أخرى، فإن الكوع قصير نصف القطر مفيد للمناطق الضيقة حيث لا توجد مساحة كبيرة في الأنابيب. ولكن، تتسبب الانعطافات الحادة في الأكواع ذات نصف القطر القصير في انخفاض الضغط. لذا، إذا فهمت كيفية عمل خطوط الأنابيب وكيفية تأثير نصف القطر في المرفقين على النظام، يمكنك جعل العمل أكثر كفاءة والحصول على أداء أفضل.

متى تختار مرفق نصف القطر الطويل أو مرفق نصف القطر القصير؟

عندما تحتاج إلى الاختيار بين كوع بنصف قطر طويل وكوع بنصف قطر قصير، فكر في تدفق المائع، والمساحة المتوفرة لديك، ومدى حاجتك لتغيير الزاوية. يقلل المرفق ذو نصف القطر الطويل من الاضطراب ويقلل من الاحتكاك. ولكن، كوع نصف القطر القصير جيد عندما لا يكون لديك مساحة كبيرة لأنه يتناسب بشكل أفضل في الأماكن الضيقة.

ماذا يعني نصف القطر القصير (SR) أو نصف القطر الطويل (LR)؟

الأكواع ذات نصف القطر القصير (SR) لها نصف قطر نصف قطر خط الوسط الذي يساوي قطر الأنبوب، وتستخدم عادةً في خطوط الأنابيب منخفضة السرعة. أما الأكواع ذات نصف القطر الطويل (LR) فلها نصف قطر نصف قطر خط مركزي يساوي 1.5 ضعف قطر الأنبوب، وهذا يؤثر على بُعد من المركز إلى الوجه. يغير هذا الاختلاف مقدار مقاومة التدفق في الأنبوب. من المهم معرفة ذلك عند اختيار أفضل كوع للمهمة. تساعدك معرفة ما إذا كنت بحاجة إلى كوع نصف قطر طويل أو نصف قطر قصير للأنبوب في الحصول على الملاءمة المناسبة. يؤثر كل من قطر الأنبوب ونصف قطره على كيفية عمله وما تحتاج إلى استخدامه.

ما هي تركيبات أنابيب الكوع 3R أو 3D؟

تركيبات الأنابيب 3R أو تركيبات الكوع ثلاثية الأبعاد تعني أن ثني الأنبوب له نصف قطر يبلغ ثلاثة أضعاف قطر الأنبوب. هذا النوع من تركيبات الأنابيب جيد للاستخدام لأنه يمكن أن يساعد في تقليل انخفاض الضغط ويجعل التدفق أفضل. يستخدمه العديد من الأشخاص في أعمال الأنابيب المختلفة حيث يكون القطر ونصف القطر المناسبين مهمين.

أنواع الأكواع على أساس التوصيل بالأنابيب

هناك أنواع مختلفة من الأكواع بناءً على كيفية توصيل الأنابيب. وتشمل هذه الأنواع المرفقين الملحومين والمرفقين الملولبين والمرفقين الملولبين والمرفقين ذوي الحواف.

تصنع الأكواع الملحومة مفاصل قوية. وهي جيدة للأماكن ذات الضغط العالي. ويساعد الوصل السلس على إيقاف الاضطراب في تدفق السوائل. ويساعد هذا النوع أيضاً على الحد من فقدان الطاقة أثناء تحرك الأشياء عبر الأنابيب.

الأكواع الملولبة تمنحك المزيد من الطرق لتركيب الأشياء معاً. يمكنك تفكيكها بسهولة وإعادة تركيبها إذا لزم الأمر. وهذا يجعلها اختيارًا جيدًا عندما تحتاج غالبًا إلى تغيير طريقة عمل الأنابيب.

الأكواع ذات الحواف سهلة التركيب والإدارة. تعمل بشكل جيد مع الأنابيب ذات الأقطار الكبيرة. كما أنها رائعة للمناطق الضيقة. تناسب الأكواع ذات الحواف أنظمة الأنابيب المختلفة ويمكن أن تتناسب مع العديد من أحجام الأنابيب.

أنواع المرفقين بناءً على مادة البناء

هناك أنواع مختلفة من الأكواع في الأنابيب، مصنوعة من مواد مختلفة. ستؤثر المادة التي تختارها على مكان وكيفية استخدامها. المواد الأكثر شيوعًا هي الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الفولاذ. الفولاذ المقاوم للصدأ هو خيار جيد إذا كنت بحاجة إلى مقاومة الصدأ والتآكل. يعمل الفولاذ الكربوني بشكل جيد في الأماكن ذات الضغط العالي. أكواع سبائك الصلب السبائكي شائعة أيضًا لأنها تتمتع بقوة إضافية للأعمال الصعبة.

كل مادة تعطي شيئاً مميزاً. تأتي الأكواع في العديد من خيارات سماكة الجدار. كما أن لها أيضًا تفاوتات أبعاد مختلفة، والتي تعتمد على حجم وتدفق السوائل في نظام الأنابيب الخاص بك. عند اختيار كوع لعملك، من المهم معرفة هذه المواد. وبهذه الطريقة، ستحصل على الكوع المناسب الذي يناسب احتياجات نظام الأنابيب لديك.

بعض الأنواع الأخرى من المرفقين

هناك أنواع عديدة من الأكواع، وليس فقط الأكواع ذات نصف القطر الطويل والقصير المعتادة. تساعد الأكواع المخفضة على تغيير قطر الأنبوب مع الحفاظ على اتجاه تدفق السائل كما هو. وفي بعض الأحيان، توجد أكواع أنابيب ذكرية وأنثوية. وهذه تساعد على توفير نقاط توصيل في الأنابيب وتسهيل تركيب كل شيء. يمكن أن يكون سمك جدار الكوع مختلفًا أيضًا. هذا التغير في سُمك الجدار يمكن أن يؤثر على مدى قوة الكوع ومدى عمله مع الضغط. كل نوع من الأكواع مهم لنظام الأنابيب. يمكن أن يساعد في تحسين تدفق السوائل، وتقليل فقد الطاقة، وتناسب الأنابيب بأشكال وأحجام مختلفة. يمكن أن تساعدك معرفة الأكواع المختلفة، مثل نصف القطر وتغييرات القطر، في الحصول على نتائج أفضل للمشروع.

تصغير المرفق المخفض

يتم استخدام الأكواع المخفضة لتوصيل الأنابيب عندما يتغير حجم الأنبوب من أكبر إلى أصغر. تساعد هذه التجهيزات في التحكم في اتجاه تدفق السوائل في نظام الأنابيب. فهي تساعد في الحفاظ على سلاسة تدفق المائع، وتقلل من الاضطرابات، وتساعد على وقف فقدان الطاقة.

يمكن صنع أكواع التخفيض من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني. كلتا هاتين المادتين تتحملان جيدًا في ظروف مختلفة. يتم تصميم هذه الأكواع بحيث يكون لها تفاوتات دقيقة في الأبعاد، بحيث يمكنها التعامل مع الضغط العالي دون حدوث مشاكل في الأنابيب.

من خلال السماح للأنابيب بالانعطافات السلسة ومطابقة معدلات التدفق المختلفة، تحافظ الأكواع المخفضة على نظام الأنابيب بأكمله صلبًا وقويًا. فهي تساعد على تدفق السوائل بشكل جيد من حجم أنبوب إلى آخر.

أكواع الأنابيب الذكرية وأكواع الأنابيب الأنثوية

تساعد أكواع الأنابيب الذكور وأكواع الأنابيب الإناث على توصيل الأنابيب بطريقة سلسة داخل أنظمة الأنابيب. يحتوي الكوع الذكر على خيوط من الخارج. وهذا يتيح لك ربطه في تركيبات الأنابيب الأنثوية التي تحتوي على خيوط من الداخل. يساعدك هذا الإعداد على التحكم في اتجاه تدفق السوائل ويحافظ أيضًا على كل شيء بالحجم والشكل الصحيحين من خلال التأكد من تفاوت الأبعاد. تُصنع التجهيزات من مواد مختلفة مثل الفولاذ المقاوم للصدأ والفولاذ الكربوني. تُستخدم هذه المواد حتى تتمكن الأنابيب من التعامل مع مستويات مختلفة من الضغط والحرارة. وهذا يساعد على التأكد من أن كل شيء يعمل بشكل جيد لكل من السوائل سريعة الحركة والأنظمة التي لا تحتوي على ضغط مرتفع.

سُمك جدار المرفقين

سمك جدار الكوع مهم جداً للحفاظ على سلامة وقوة الأنابيب. فهو يساعد الكوع على تحمل التغيرات في الضغط والإجهاد من الخارج. في الأماكن التي يوجد فيها ضغط مرتفع، كما هو الحال في العديد من الصناعات، غالبًا ما يستخدم الناس أكواع مصنوعة من الفولاذ الكربوني أو سبائك الفولاذ ذات الجدران السميكة. سمك الجدار له تأثير كبير على تفاوتات الأبعاد الكلية أيضًا. ويمكن أن يساعد أيضًا في الحفاظ على التدفق في أفضل حالاته. تحتاج إلى التفكير بعناية في سمك الجدار عند وضع أنابيب جديدة. سيقلل ذلك من فرصة انكسار الأشياء ويساعد على استمرار الأنابيب لسنوات عديدة.

كيف تشتري أكواع الأنابيب؟

عند شراء أكواع الأنابيب، فكر في أشياء مثل المادة والحجم والتفاصيل التي تناسب نظامك. تأكد من أن النوع الذي تختاره مناسب لما تحتاجه. من الجيد مقارنة الموردين المختلفين من حيث الجودة والسعر. تأكد من أن ما تشتريه يتوافق مع قواعد الصناعة. انظر دائماً إلى المراجعات أو احصل على المشورة من أشخاص آخرين حتى تتمكن من الحصول على أفضل منتج لاستخدامك.

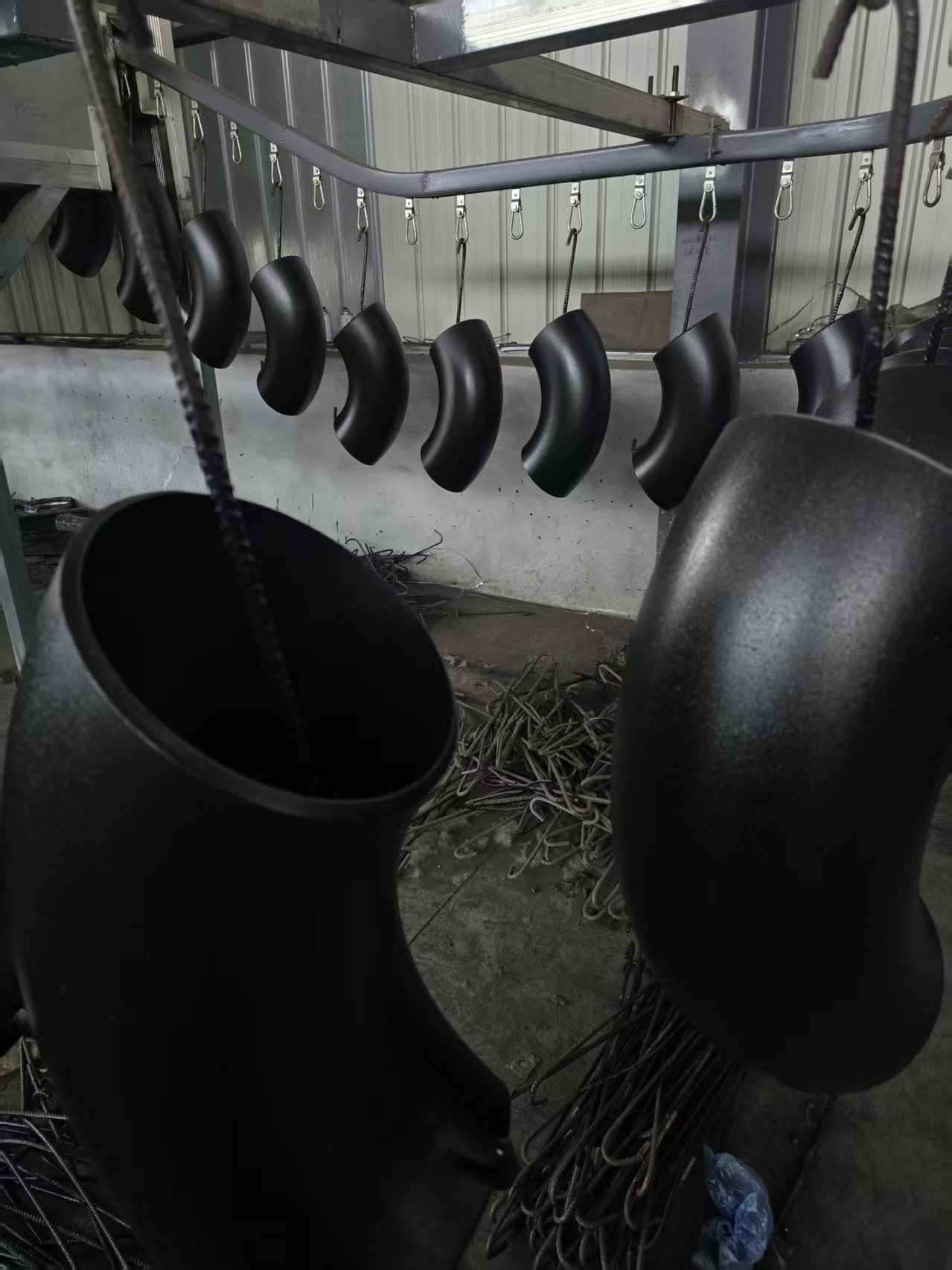

طلاء كوع الأنابيب الفولاذية

طلاء أكواع الأنابيب الفولاذية مهم جدًا. فهو يساعد على جعل نظام الأنابيب يدوم لفترة أطول ويحميها من أشياء مثل المطر والشمس وغيرها من العوامل الجوية القاسية. هناك أنواع مختلفة من الطلاء، مثل الإيبوكسي والبولي يوريثين. وهي توفر حماية قوية للأنابيب وتمنع الصدأ والخدوش والأضرار الناجمة عن المواد الكيميائية. وتشتد الحاجة إلى ذلك عندما يعمل النظام تحت ضغط أو حرارة عالية.

إذا استخدمت الطلاء المناسب وقمت بتطبيقه بالطريقة الصحيحة، ستقل الحاجة إلى إجراء إصلاحات. وهذا يساعد أيضًا على أن تدوم الأنابيب لسنوات أطول ويمكن أن يقلل من التكلفة الإجمالية. من المهم جدًا أن يكون سمك هذه الطلاءات مناسبًا واتباع القواعد التي تحددها معايير مثل ASME. عند القيام بذلك، ستعمل الأكواع بشكل جيد وفعال من خلال استخدامها، مما يمنح الأشخاص نظام أنابيب جيد وطويل الأمد.

بُعد ASME/ ANSI B16.9

تساعد معايير ASME/ANSI B16.9 في تحديد أحجام العديد من أنواع التجهيزات، مثل أكواع نصف القطر الطويلة. تتأكد هذه القواعد من أن الحجم الاسمي للأنبوب يتطابق مع القطر الخارجي وسمك الجدار ونصف قطر الانحناء. وهذا يساعد جميع الأجزاء على العمل بشكل جيد معًا في أنظمة الأنابيب المختلفة. يجب أن يتبع صانعو التجهيزات هذه التفاوتات في الأبعاد للحفاظ على عمل منتجات الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الفولاذ بشكل جيد في كل من استخدامات الضغط العالي والضغط المنخفض.

التفاوتات المسموح بها للتركيبات الملحومة

إن الحصول على التركيب الصحيح في التجهيزات الملحومة مهم جدًا، خاصةً بالنسبة للأكواع ذات نصف القطر الطويل. فهو يساعد في الحفاظ على قوة الهيكل ويضمن عمل نظام الأنابيب بشكل جيد. تؤثر تفاوتات الأبعاد، مثل التغيرات في سمك الجدار أو القطر أو نصف القطر، على طريقة تدفق السوائل. فإذا كانت هذه الأمور غير متوازنة، يمكن أن يغير ذلك من طريقة حركة الأشياء داخل خط الأنابيب. عندما تتبع التركيبات القواعد القياسية، مثل تلك التي وضعتها الجمعية الأمريكية للمهندسين والميكانيكيين البحريين، فإن ذلك يساعد على منع الاضطراب وفقدان الطاقة في خطوط الأنابيب ذات معدل التدفق العالي. كما يحافظ الالتزام بتفاوتات الأبعاد الصحيحة على ثبات تدفق السوائل. وهذا أكثر أهمية في المناطق الضيقة من نظام الأنابيب حيث يمكن أن يحدث التسرب بسهولة أكبر. إن الحفاظ على قياس وفحص كل شيء يجعل خطوط الأنابيب عالية التدفق تعمل بشكل أفضل وتبقى آمنة.

تصميم التركيبات

تصميم التجهيزات مهم جدًا في أنظمة الأنابيب. فهي تساعد على الحفاظ على تدفق جيد للسوائل وتقليل فقد الطاقة. يجب أن تفي أشياء مثل أكواع نصف القطر الطويل ونصف القطر القصير بقواعد ASME القياسية حول تفاوتات الأبعاد ونقاط التصميم الأخرى. فسمك الجدار والقطر الخارجي للأنبوب ونصف قطره الخارجي ونصف قطر الانحناء كلها أمور مهمة للغاية، خاصةً عندما تتعامل مع الضغط العالي أو التدفق السريع للسوائل. عندما يتم تصميم التجهيزات بالطريقة الصحيحة، فإنها تساعد على التأكد من أن السائل يتحرك بسلاسة عبر الأنبوب. وهذا يقلل من الاضطراب، وبالتالي يمكن للنظام بأكمله أن يعمل بشكل أفضل.

وضع العلامات القياسية

العلامات القياسية على أكواع نصف القطر الطويلة مهمة في الأنابيب لمساعدة الناس على معرفة التفاصيل الصحيحة قبل تركيبها. وغالبًا ما تحتوي هذه التفاصيل على أشياء مثل الحجم الاسمي للأنبوب (NPS)، وسمك الجدار أو الجدول الزمني، والمادة - يمكن أن تكون من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو سبائك الفولاذ. قد ترى أيضًا علامات ASME أو ANSI القياسية من الشركة المصنعة. وهذا يجعل من السهل على أي شخص التحقق مما إذا كان يتم استخدام الأجزاء الصحيحة. تساعد العلامات الجيدة على تقليل مخاطر الأخطاء عندما يعمل الناس على الأنابيب الجديدة أو يضعونها. وبهذه الطريقة، تعمل هذه الأنظمة بشكل أفضل وتدوم لفترة أطول.

المواد والتصنيع

تُستخدم أنواع مختلفة من المواد لصنع أكواع نصف القطر الطويلة. بعض الأنواع الشائعة هي الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الفولاذ. يختار الناس هذه المواد لأنها تتحمل الحرارة العالية والضغط القوي. وهذا يساعد على أن تدوم الأكواع لفترة طويلة في أعمال الأنابيب الصعبة. وغالبًا ما يستخدم الصانعون طرقًا غير ملحومة لبناء هذه الأكواع، مما يساعد على جعل المنتج قويًا ويعمل بشكل جيد. من المهم أيضًا استخدام القواعد القياسية مثل تلك الخاصة بـ ASME. يساعد الالتزام بهذه المعايير على التأكد من أن تفاوتات الأبعاد صحيحة. وهذا يجعل الكوع مناسبًا بشكل جيد في العديد من أنواع أنظمة الأنابيب باستخدام احتياجات نصف القطر المختلفة.

تفاوت أبعاد تجهيزات الأنابيب وفقًا للمعيار ASME B16.9:

تعتبر التفاوتات في الأبعاد لتجهيزات الأنابيب في ASME B16.9 مهمة جدًا للحصول على الملاءمة الصحيحة بالمليمترات. توضح هذه القواعد ما هي التغييرات المسموح بها في القطر وسُمك الجدار والطول للتجهيزات، بما في ذلك كل من المرفقين بنصف القطر الطويل ونصف القطر القصير. عندما تتبع هذه التفاوتات المسموح بها، فإنك تساعد في الحفاظ على انخفاض مشاكل مثل الاضطراب وفقدان الطاقة أثناء تدفق السوائل. وهذا مهم جدًا للأنابيب التي تعمل في حالات الضغط العالي أو في المناطق الضيقة. إن التأكد من أن جميع التجهيزات تفي بتفاوتات الأبعاد الصحيحة بالملليمتر سيجعل نظام الأنابيب الكامل يعمل بشكل أفضل ويكون أكثر موثوقية.

الأسئلة الشائعة

ما الفرق الرئيسي بين مرفقي نصف القطر الطويل ونصف القطر القصير؟

يكمن الفرق الرئيسي بين أكواع نصف القطر الطويل وأكواع نصف القطر القصير في طريقة انحنائها. الكوع ذو نصف القطر الطويل له نصف قطر يساوي مرة ونصف قطر الأنبوب (1.5D). ومن ناحية أخرى، فإن كوع نصف القطر القصير له نصف قطر يساوي قطر الأنبوب (1D).

ما نوع الكوع الأفضل لتطبيقات الضغط العالي؟

عندما تحتاج إلى أكواع لمهام الضغط العالي، فإن الأكواع ذات نصف القطر الطويل هي الاختيار الأفضل. فهي تسمح للتدفق بالتحرك بسلاسة أكبر ويكون هناك انخفاض أقل في الضغط. وبهذه الطريقة، يكون النظام أقل اضطرابًا. يمكن أن يساعد ذلك في الحفاظ على سير الأمور بشكل جيد وقوي، حتى عندما تصبح الأمور صعبة. اختر الكوع المناسب حتى تتمكن من الحصول على أفضل عمل من نظامك.

هل أكواع نصف القطر الطويلة أغلى من أكواع نصف القطر القصيرة؟

نعم، عادةً ما تكلف الأكواع ذات نصف القطر الطويل أكثر من الأكواع ذات نصف القطر القصير. وهذا لأنها تتطلب المزيد من العمل والمزيد من المواد لصنعها. ومع ذلك، فإن الأكواع ذات نصف القطر الطويل جيدة للأنابيب حيث تريد تدفقًا أفضل واضطرابًا أقل. يمكن أن تكون الأموال الإضافية التي تدفعها مقابلها منطقية إذا كنت تريد نتائج جيدة في نظامك.

كيف أختار المرفق المناسب لمشروعي في أستراليا؟

إن اختيار الكوع المناسب لمشروعك في أستراليا يعني أنك بحاجة إلى التفكير في أشياء مثل حجم الأنبوب وما إذا كانت المواد ستعمل بشكل جيد معًا. يجب عليك أيضًا التحقق من نوع نصف القطر ومعرفة احتياجات التدفق. تأكد من الاطلاع على ما تتطلبه المهمة واتباع أي قواعد، حتى تحصل على أفضل النتائج وتبقى ضمن المعايير. اسأل خبيراً إذا لم تكن متأكداً مما يجب القيام به.

هل يمكن استخدام كلا النوعين من الأكواع مع جميع مواد الأنابيب؟

نعم، يمكنك استخدام كل من أكواع نصف القطر الطويل ونصف القطر القصير مع الأنابيب المصنوعة من الفولاذ والبلاستيك PVC والنحاس. ولكن، يجب عليك التحقق مما إذا كانت ستعمل مع الضغط والحرارة المناسبين لعملك. من الجيد التحقق مما يقوله الصانع للتأكد من حصولك على أفضل أداء من الكوع الذي تختاره.
